Carreta autocarregável TK-12

montadacom 2 eixospara fardos

Visão geral
O atrelado auto-carregador de fardos TK-12 foi concebido para a recolha rápida, transporte e empilhamento de fardos rectangulares de palha ou feno. O desenho especial da lança recolhe os fardos no campo, eleva-os para a plataforma e o descarregamento hidráulico assegura um empilhamento ordenado. Com capacidade de até 12 fardos e compatível com tratores desde 185 cv, o TK-12 é uma solução prática para a movimentação de fardos em explorações agrícolas.

Resumo
Número de fardos: 12
Tamanho do fardo (exemplo): 2,4 x 1,2 x 0,9 m
Potência do trator requerida: 185 cv

Como funciona

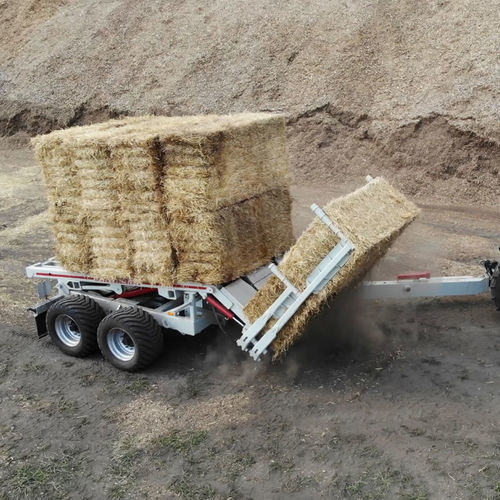

O reboque auto-carregador TK-12 serve para recolher fardos rectangulares no campo, transportá-los e armazená-los no destino. Os fardos são agarrados pelo mecanismo da lança (agarra nas duas faces e eleva para a plataforma). Uma característica é a carga simultânea de 2 fardos rectangulares na plataforma.
Na plataforma, os fardos são empurrados para trás por um transportador e fixados por dois postes; os suportes recuam quando os fardos são recarregados.
Com carga completa, o descarregamento é feito em montes sobre uma superfície plana e firme. Todas as operações são controladas pelo operador a partir da cabine do trator.

Desempenho

• Produtividade – 180 fardos por hora.
• O descarregamento de um camião de fardos demora 30–40 segundos.

Conjunto completo do TK-12

• Suspensão de equilíbrio, semi-eixo ADR 90×90 (Itália) – 4 pcs.
• Rodas BKT (Índia).
• Discos Pronar (Polónia).
• Suporte mecânico.
• Opções de anilha de reboque: 40, 50, 90 mm Sharmuller (Áustria).
• Sistema elétrico de 12 volts.
• Comando por joystick desde a cabine do trator.
• Sistema hidráulico de baixa manutenção.

Dados técnicos para a configuração base
Semi-trailer-truckloader — TK-12
Dimensões, m / número de fardos: 2.4×1.2×0.9 – 12 pcs; 2.4×1.2×0.8 – 12 pcs; 2.4×1.2×0.7 – 14 pcs
Peso máximo do fardo, kg: 1 360
Capacidade de carga, kg: estruturas da lança – 2 000; plataformas – 11 340
Peso próprio, kg — 8 350
Peso total (cheio), kg — 19 690
Dimensões de transporte, mm — comprimento: 8 730; largura: 3 630; altura: 3 980
Semi-eixos: 90×90 – 4 pcs
Tamanho das rodas: 550/45-22.5
Potência requerida do trator: 185
*Todos os dados técnicos são fornecidos sem equipamento adicional. A variação admissível dos valores reais é ±2%.

Especificações técnicas

• Modelo: TK-12
• Tipo: Atrelado auto-carregador de fardos / semi-trailer-truckloader
• Número de fardos (típico): 12 pcs (dependendo das dimensões dos fardos)
• Dimensões de fardos suportadas: 2.4×1.2×0.9 m (outras medidas suportadas mediante variantes de capacidade)
• Peso máximo do fardo: 1 360 kg
• Capacidade de carga (lança): 2 000 kg
• Capacidade de carga (plataformas): 11 340 kg
• Peso próprio: 8 350 kg
• Peso bruto (cheio): 19 690 kg
• Comprimento de transporte: 8 730 mm
• Largura de transporte: 3 630 mm
• Altura de transporte: 3 980 mm
• Semi-eixos: 90×90 (4 pcs)
• Tamanho das rodas: 550/45-22.5
• Potência requerida do trator: 185 cv
