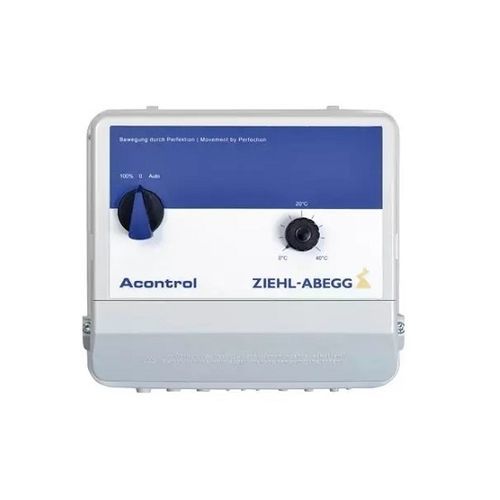

Controlador para ventilador de velocidade Acontrol

Visão geral
Reguladores de tensão eletrônicos (dispositivos de controle por ângulo de fase) fornecem controlo de velocidade económico para motores assíncronos de rotor externo controláveis por tensão e ventiladores associados. Disponíveis para correntes nominais até 80 A, estes reguladores incluem comutadores de 5 posições integrados como padrão e são projetados para evitar ruído eletrônico ao controlar motores e ventiladores.

Nota geral
A maioria dos motores de rotor externo ZIEHL-ABEGG é controlável por tensão. Reguladores de tensão possibilitam um controlo de velocidade simples e económico desses motores e ventiladores. A ZIEHL-ABEGG fornece uma ampla gama de reguladores eletrônicos controlados por fase e soluções baseadas em transformador.

Versões de reguladores de tensão eletrônicos

• Acontrol
• Dcontrol
• Ucontrol

Acontrol
Especificação do produto:
Ajuste de velocidade com base no princípio de controlo por fase. Controlo individual ou em paralelo de motores ou ventiladores 1~.

Propriedades e características especiais:
Adequado para combinação com motores e ventiladores de rotor externo ZIEHL-ABEGG.

Faixa de saída:

• 1~ Acontrol: 2,5 a 20 A

Funções:

• Acontrol como regulador de velocidade com ajuste fácil através de botão rotativo integrado ou através de sinal 0–10 V.
• Acontrol com funções de controlo integradas para regulação de pressão e temperatura até tarefas de controlo universais; entradas e saídas adicionais disponíveis.
• Versões específicas para a indústria, por exemplo aplicações agrícolas (1~ Acontrol como controlador de ventilação).

Dcontrol + Ucontrol
Especificação do produto:
Ajuste de velocidade com base no princípio de controlo por fase. Controlo individual ou em paralelo de motores ou ventiladores 3~.

Propriedades e características especiais:
Adequado para combinação com motores e ventiladores de rotor externo ZIEHL-ABEGG.

Faixa de saída:

• 3~ Dcontrol e Ucontrol: 2 a 80 A

Funções:

• Dcontrol como regulador de velocidade com ajuste via sinal 0–10 V.
• Dcontrol com funções de controlo integradas para regulação de pressão e temperatura.
• Ucontrol dispositivo universal com modos de operação predefinidos selecionáveis; entradas e saídas adicionais integradas.

Especificações técnicas

• Princípio de controlo: Controlo por ângulo de fase (controlo eletrônico de tensão)
• Tipos de motor: Motores assíncronos de rotor externo controláveis por tensão
• Alimentação suportada: 1~ (Acontrol) e 3~ (Dcontrol, Ucontrol)
• Intervalo de corrente nominal: aprox. 2,5 A até 80 A (dependendo do modelo)
• Comutadores de 5 posições integrados (padrão)
• Entradas de controlo de velocidade: Botão rotativo integrado e sinal 0–10 V (dependendo do modelo)
• Funções de controlo integradas: Controladores de pressão e temperatura disponíveis (dependendo do modelo)
• Versões especiais: Opções específicas por setor (ex.: controlador de ventilação agrícola)
