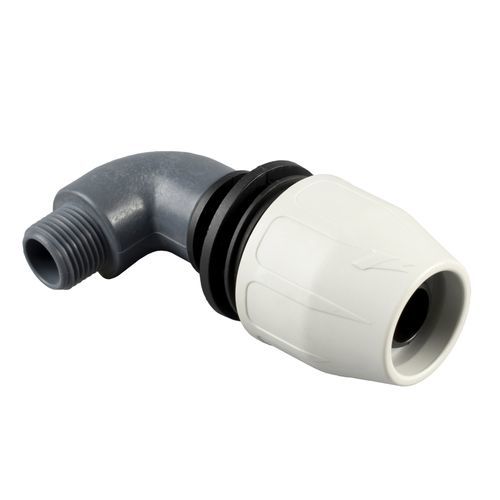

Rechtwinkeliger Spülanschluss BDFast® COMPACT

GewindePolypropylenPP

Der BDFast® Compact ist ein 90°-Winkel-Anschluss mit Außengewinde, spritzgegossen aus Polypropylen, ausgelegt zum Verbinden eines DN-Schlauchs an einem Ende und einer G1-Außengewindeverbindung am anderen. Er ist in mehreren DN/G1-Größenvarianten erhältlich, um unterschiedliche Schlauchdurchmesser und Gewindegrößen abzudecken, und bietet kompakte Abmessungen für beengte Einbauverhältnisse.

Varianten / verfügbare Codes und Abmessungen:

• Code 0102537.050313 — DN 13 (1/2"), G1 1/2", D 9.5 mm, E 38 mm, E1 29 mm, L 16 mm, H 43 mm, H1 32 mm
• Code 0102537.050316 — DN 16 (5/8"), G1 1/2", D 12 mm, E 42 mm, E1 29 mm, L 16 mm, H 43 mm, H1 34 mm
• Code 0102537.050320 — DN 20 (25/32"), G1 1/2", D 15 mm, E 49 mm, E1 29 mm, L 16 mm, H 43 mm, H1 38 mm
• Code 0102537.050513 — DN 13 (1/2"), G1 3/4", D 9.5 mm, E 38 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 33 mm
• Code 0102537.050516 — DN 16 (5/8"), G1 3/4", D 12 mm, E 42 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 35 mm
• Code 0102537.050520 — DN 20 (25/32"), G1 3/4", D 15 mm, E 49 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 38 mm

Eigenschaften / technische Spezifikationen:

• Serie / Familie: BDFast® Compact (Line 1000 - The Innovations)
• Material: Polypropylen (PP)
• Typ: 90°-Winkel, Außengewinde-Anschluss
• Anschlüsse: ein Ende für DN-Schlauch (verschiedene DN / mm Größen), gegenüberliegendes Ende G1-Außengewinde (1/2" oder 3/4" je nach Variante)
• Kompakte Gesamtabmessungen (variantenabhängig: L von 16 bis 19 mm; H ca. 43–50,5 mm)
• Mehrere Produktcodes decken die Kombinationen aus DN und G1 ab (siehe Variantenliste)
