Steuerungsventil 0800140.060316
StellmanuellPolypropylen

Steuerungsventil - 0800140.060316 - Bucchi S.r.l - Stell / manuell / Polypropylen
Steuerungsventil - 0800140.060316 - Bucchi S.r.l - Stell / manuell / Polypropylen
Steuerungsventil - 0800140.060316 - Bucchi S.r.l - Stell / manuell / Polypropylen - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Funktion
Steuerung, Stell
Betätigung
manuell
Material
Polypropylen
Weitere Eigenschaften
Gewinde, 2-Wege, geriffelt
DN

16 mm, 20 mm
(0,63 in, 0,787 in)

Beschreibung

Beschreibung

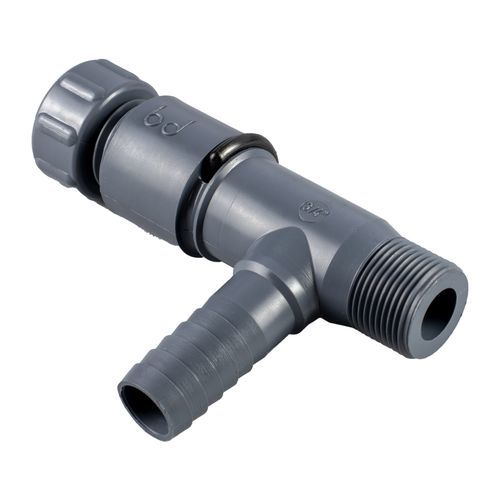

  • Nadelventil für Schlauch-zu-Gewinde-Verbindungen, Vollbohrung für geringen Durchflusswiderstand; geeignet für DN-Schläuche und Außengewinde G1 (ISO 228/1).
  • Werkstoff: glasfaserverstärktes Polypropylen, dunkelgrau; Dichtung: NBR O-Ring.
  • Betriebsdruck: 6 bar bei 20°C; max. Temperatur: 80°C.


Verfügbare Varianten

  • 0800140.060316 — G1: 1/2"; DN: 16 (5/8"); D: 10,5; H: 84; H1: 125; L(a): 32,5; E: 38; L: 18
  • 0800140.060520 — G1: 3/4"; DN: 20 (25/32"); D: 15; H: 84; H1: 125; L(a): 32,5; E: 38; L: 18


Technische Daten / Spezifikationen

  • Gewinde-Standard: G (zylindrisches Gewinde) ISO 228/1. Bucchi verwendet eine leichte Innenkonizität am Gewinde zur Verbesserung der hydraulischen Dichtung; die Dichtung wird durch leichtes Anziehen erreicht (siehe empfohlene Anzugsdrehmomente).
  • Anschlussart: Schlauchanschluss für DN-Schläuche und G1-Außengewinde.
  • Vollbohrung: der Durchgang entspricht dem Innendurchmesser des Rohrs.
  • Farbe: dunkelgrau (RAL 7015).


Dokumente / Bilder

  • 3D-Zeichnungen und technische Dokumentation stehen zum Download bereit (Datenpaket - ZIP).
  • Produktbilder: https://bucchi.ordersender.biz/scripts/imgresize.php?pic=immagini/articoli/0800140.jpg&q=100&h=1200&w=1200 und https://bucchi.ordersender.biz/scripts/imgresize.php?pic=immagini/articoli/0800140A.jpg?q=100&h=1200&w=1200
