Saatgutsensor mit Zählerfunktion Seed Master Integra

mit automatischem ReinigungsalarmAussaat

Präsentation

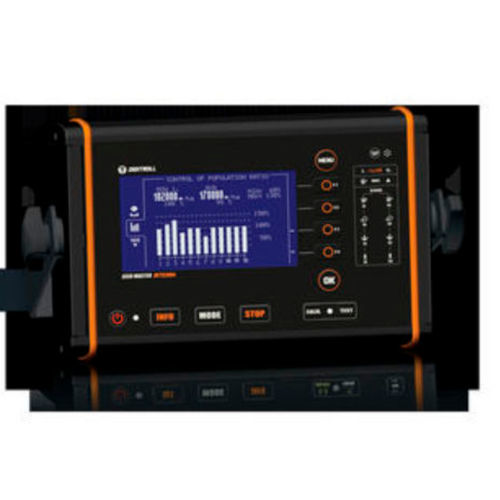

Seed Master Integra ist ein Multikanal-Monitor zur Überwachung von Saatgut- und granularem Düngerfluss für pneumatische Drillmaschinen und Planters. Er zeigt Kornzählung, Aussaatstärke, Trichterfüllstand, Gebläsedrehzahl und ermöglicht Fahrgassenregelung. Das Gerät verarbeitet und stellt bis zu 128 Reihen gleichzeitig auf einem 4,7" beleuchteten Grafik-LCD dar. Zwei i-LiNE-Schnittstellen unterstützen getrennte Ausbringungsraten für Saatgut und Dünger. Bedienung über Direkttasten, Soft-Keys und Kontroll-LEDs.

Systemeigenschaften

• Überwachung von Fluss/Verstopfung für bis zu 3 Produkte auf pneumatischen und einigen mechanischen Drillmaschinen
• Kornzählung, Überwachung von Dünger-/Insektizidfluss und Verstopfungen bei Planters
• Sästeuerungsprogramm für Planters bis zu 24 Kornreihen + 24 Dünger/Insektizidreihen
• Kalibrierung der erwarteten Korn-/Düngerdichte während der Fahrt
• Manuelle oder automatische Geschwindigkeitsverfolgung
• Fahrgassenregelung (symmetrisch oder asymmetrisch)
• Endlagenkontrolle von Reihenverschlussmotor/aktuator
• Füllstandsanzeige mit Niedrigstandswarner
• Zwei Drehwächterkanäle (einer mit numerischer Anzeige z. B. Gebläsedrehzahl)
• Erkennung und Anzeige von Verstopfungen oder Staubansammlungen an Sensoren
• Unterstützte Sprachen: EN, HU, DE, FR, PL, RU, RO, ES, SR, TR

Seed Blockage Sensors (DS4000i) - Merkmale

• Optomodule DS4000i zur Erkennung von Kornfluss/Verstopfung
• Fotosensoren mit 4 Infrarot-Elementen zur Erfassung kleiner Samen (z. B. Raps)
• Reihenschaltung und Austauschbarkeit bis zu 128 Reihen
• Kalibrierung der erwarteten Kornfrequenz während der Fahrt
• Verfügbar für Luftschläuche mit 25–35 mm Durchmesser
• Schnelles Öffnen ohne Werkzeug zur Reinigung

Fertilizer Blockage Sensors (DSGR4000i) - Merkmale

• Erkennung des Flusses/Verstopfung von granularem Dünger (DSGR4000i)
• Reihenschaltung bis zu 128 Reihen
• Kalibrierung der erwarteten Düngerdichte
• Verfügbar für Luftschläuche mit 25–35 mm Durchmesser
• Partikelerkennung mit 4 Infras

Systemkomponenten

• Monitor: Seed Master Integra
• Saatgut-Blockagesensor: DS4000i
• Dünger-Blockagesensor: DSGR4000i
• Speed-Modul: DA 02i (Rad-Signalempfänger)

Typische Anwendungen & Vorteile

• Kombi-Drillmaschinen mit separater Ausbringung von Saatgut und Dünger
• Drillmaschinen mit mehr als 64 Reihen (Überwachung bis zu 128 Reihen)
• Einzelkornsämaschinen, wenn Fotozellensteuerung plus weitere Regelungen benötigt werden
• Längerer Betrieb zwischen Reinigungen durch automatische Staubkompensation und Reinigungsalarm

Technische Daten

• Display: hochkontrast Grafik-LCD 4,7" mit LED-Hintergrundbeleuchtung
• Soft-Keys: 4; Quick-Keys: 7
• Betriebsspannung: 10–16 VDC
• Betriebstemperatur: -20 bis +70 °C; Lagerung: -30 bis +80 °C
• Schutz: Überstrom- und Verpolungsschutz
• Abmessungen (B x H x T): 225 x 140 x 35 mm
• Sensortyp: Photogenerator/Optomodul; optische Elemente: 4 Paar / 4 Infras
• Minimale erfassbare Objektgröße: ca. 1–2 mm (abhängig von Geschwindigkeit und Staubstatus)
• Maximale erfassbare Objektsgeschwindigkeit: bis ca. 25 m/s
• Erkennung: digitale Signalverarbeitung; automatische Staubkompensation und Reinigungsalarm
• Leistung: verarbeitet und zeigt bis zu 128 Reihen; unterstützt bis zu 3 Produkte; Verstopfungsdetektion in Sekunden
