Bewässerungsventil Leopard

StellhydraulischHochdruck

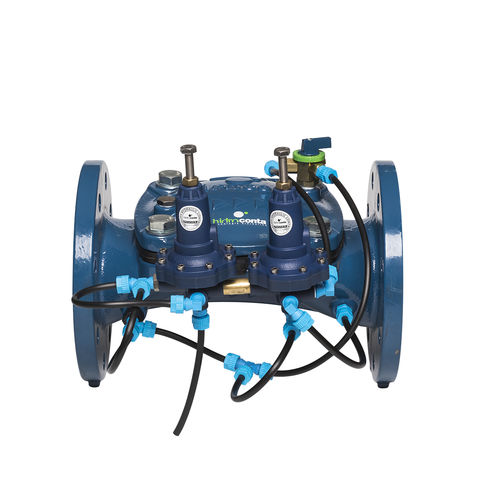

Leopard Druckminderer und -halter LEOPARD Druckreduzier- und Druckhalteventil mit hydraulischer Membran. Es wird eingesetzt, um den Ausgangsdruck in einem Wassernetz automatisch zu reduzieren und einen Mindestdruck in der Haupthochdruckleitung unabhängig vom Bedarf zu halten. Hydraulisches Druckreduzier- und Druckhalteventil Leopard Druckreduzier- und Druckhalteventile sind von DN 20 bis DN 300 erhältlich. Anwendungen Das kombinierte Reduzier- und Halteventil erfüllt beide Funktionen unabhängig voneinander. Verhindert die Erzeugung vor Ort: Druckabfall. Überdrücke. Es wird hauptsächlich eingesetzt, um den Druck im Verteilungsnetz automatisch zu reduzieren und einen Mindestdruck in der Haupthochdruckleitung unabhängig vom Verteilungsbedarf zu halten. Funktionsweise Der Reduzierpilot wirkt modulierend auf das Ventil, um den Druck nach dem Ventil für den eingestellten Regelwert konstant zu halten, der Haltepilot wirkt modulierend auf das Ventil, um den Druck vor dem Ventil über dem Mindestregelwert zu halten. Der Druckminderer-Pilot muss entsprechend den Installationserfordernissen eingestellt werden. Dreht man die Schraube des Reduzierventils im Uhrzeigersinn, wird der Ausgangsdruck reduziert. Durch Drehen des Reglers gegen den Uhrzeigersinn wird der Ausgangsdruck erhöht. Durch Drehen der Sustainer-Pilotschraube im Uhrzeigersinn wird der Einlassdruck verringert. Durch Drehen des Piloten gegen den Uhrzeigersinn wird der Ausgangsdruck erhöht. Berücksichtigen Sie die folgenden Aspekte: Maximales Reduktionsverhältnis: Eingangsdruck x 1/3. Beispiel: Bei einem Eingangsdruck von 6 bar beträgt der Ausgangsdruck 2 bar. Bei einem Betriebsdruck unter 2 bar wird das Ventil durch Kavitation beeinträchtigt.
