Bewässerungsventil Leopard

SteuerunghydraulischHochdruck

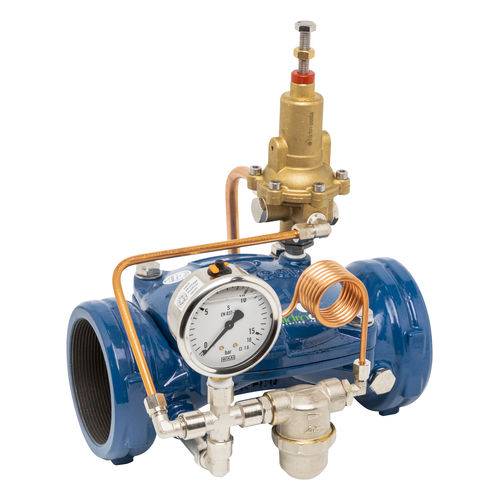

Leopard Druckentlastung LEOPARD Druckbegrenzungsventil mit hydraulischer Membrane. Das Ventil ist so konzipiert, dass es sich automatisch öffnet, wenn die Anlage einen bestimmten Höchstdruck überschreitet. Leopard Druckentlastungs-Hydraulikventil Die Leopard Druckbegrenzungsventile sind von DN 20 bis DN 300 erhältlich. Anwendungen Das Druckbegrenzungsventil ist so konzipiert, dass es bei Überschreiten eines voreingestellten Maximaldrucks öffnet. Dieses Ventil wird mit Ausgang zur Atmosphäre installiert und entlastet durch Öffnen den Überdruck in der Leitung. Funktionsweise Wenn der Vordruck den Einstelldruck überschreitet, wird der Kolben durch die Verbindung zwischen der Ventilkammer und dem atmosphärischen Druck nach oben bewegt. Auf diese Weise öffnet sich das Ventil und baut den Überdruck ab. Durch Drehen der Vorsteuerschraube im Uhrzeigersinn wird der Öffnungsdruck erhöht. Dreht man die Vorsteuerschraube gegen den Uhrzeigersinn, wird der Öffnungsdruck verringert. Durch die Vorsteuerung wird die Kammer des Ventils entleert. Für den korrekten Betrieb des Hydraulikventils und zur Vermeidung von Problemen müssen die folgenden Bedingungen beachtet werden: Arbeitsdrücke: Von 2-16 bar. Präzisionsverhältnis: ± 0,5 bar.
