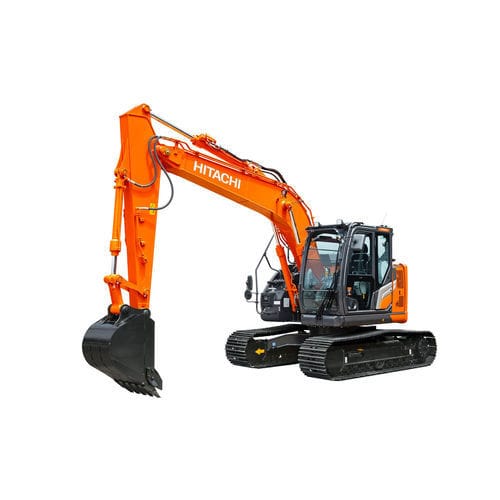

Kompakter Bagger ZX135US-7B

auf Raupen

Übersicht
Der ZX135US-7B ist ein mittlerer Kettenbagger mit kurzem Hecküberstand, aktualisiert mit einem Stage-V-konformen ISUZU-Motor. Er ist für beengte Baustellen ausgelegt, bei denen geringer Hecküberstand und einfache Wartung wichtig sind. Das Fahrerhaus verfügt über ein größeres Innenraumvolumen und eine breitere Türöffnung für mehr Arbeitsplatzkomfort.

Wesentliche Spezifikationen (Kurzüberblick)

• Motor Nennleistung (kW): 74 kW (ISO14396)
• Betriebsgewicht: 14 300 - 16 600 kg
• Schaufelvolumen ISO heaped: 0,19 - 0,66 m³
• Verfügbar in: Europa

Vorteile

• Homogenität der Motorlieferanten reduziert die Komplexität der Motorverwaltung und vereinfacht den Service.
• Erhöhte Motorleistung verbessert die Gesamtmaschinenleistung.
• Komfort im Fahrerhaus optimiert durch integrierte Konsole und Sitzfederung, reduzierte Geräuschentwicklung und geringe Vibrationen für bessere Ermüdungsresistenz des Fahrers.

Anbaugeräte

• Von Hitachi zugelassene Hydraulikhämmer: wartungsfreundlich und für lange Lebensdauer ausgelegt.
• Hitachi Ground Engaging Tools (GET): präzise Passform an Anbaugeräten sowie schnelle und sichere Montage/Austausch.

Technische Daten

• Motormodell: ISUZU 4JJ1
• Motortyp: 4-Takt wassergekühlt, Common-Rail-Direkteinspritzung
• Aufladung: Abgasturbolader mit variabler Turbinengeometrie, Ladeluftkühler, gekühlte Abgasrückführung (EGR)
• Abgasnachbehandlung: DOC + CSF + SCR-System
• Zylinderanzahl: 4
• Nennleistung (ISO 14396): 74,9 kW bei 2 000 min-1
• Motor-Nennleistung (Zusammenfassung): 74 kW (ISO14396)
• Max. Drehmoment: 375 Nm bei 1 800 min-1
• Hauptpumpen: 2 verstellbare Axialkolbenpumpen
• Max. Ölvolumenstrom: 2 x 117 L/min
• Hilfspumpe: 1 Zahnradpumpe
• Schaufelgrableistung (ISO): 104 kN
• Stielreißkraft (ISO): 61 / 69 / 77 kN (je nach Stiel)
• Kettenauflage-Typ: Triple grouser
• Kettenbreite: 500 / 600 / 700 mm
• Stiel-Längenoptionen: 2,10 / 2,52 / 3,01 m
• Monoblock-Gewicht: 1 440 - 1 600 kg
• Monoblock-Druck: 33 - 49 kPa
• 2-teilige Gewicht: 14 900 – 16 600 kg
• 2-teiliger Druck: 34 - 51 kPa
• Max. Grabreichweite: 8 000 - 8 850 mm
• Max. Grabtiefe: 4 840 - 5 980 mm
• Max. Kipp-Höhe: 6 550 - 7 450 mm
• Länge des Unterwagens: 3 580 mm
• Breite des Unterwagens: 2 490 mm
• Gesamtbreite der Oberstruktur: 2 480 mm
• Gesamthöhe der Kabine: 2 790 mm
