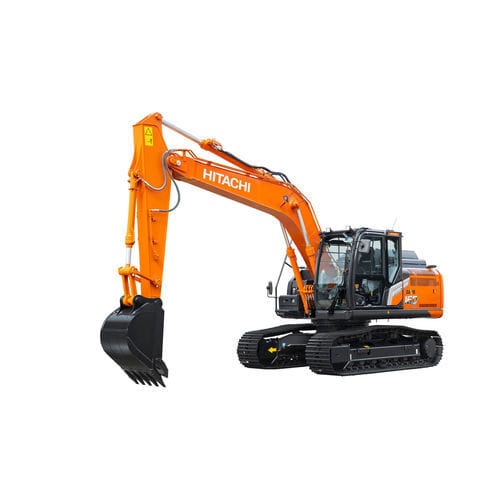

Bagger auf Raupen ZX160-7

hydraulisch

Übersicht
Der Kettenbagger ZX160-7 (mittlere Klasse) verfügt über eine moderne Kabine mit verbessertem Bedienerkomfort und Sicherheitsmerkmalen. In Japan entwickelt und geprüft, verbindet das Modell Langlebigkeit, Kraftstoffeffizienz und Vielseitigkeit für verschiedene Erdbewegungsaufgaben.

Wichtige Daten
Nennleistung Motor: 101,3 kW (ISO 14396)
Betriebsgewicht: 17 700 – 19 000 kg
Schaufelinhalt (ISO heaped): 0,52 – 0,82 m³
Verfügbar in: Europa

Vorteile

• Bis zu 6 % geringerer Kraftstoffverbrauch gegenüber Vorgängermodellen zur Senkung der Betriebskosten.
• Verbesserte Hydraulikeffizienz durch das HIOS IV System für stabile Arbeitszyklen.
• Vielseitige Ausführung mit Ein- oder zweiteiligem Ausleger je nach Einsatzanforderung.
• Erhöhter Bedienerkomfort: integrierte Konsole, Sitzfederung, reduzierte Geräusch- und Vibrationspegel für längere, produktive Einsätze.

Anbaugeräte

• Hydraulikhämmer, Schaufeln und Verschleißteile kompatibel mit dem ZX160-7 zur Maximierung der Verfügbarkeit.
• Breite Palette an Hitachi-Schaufeln und optionalen Schnellwechslern für schnellen Werkzeugwechsel.
• Hämmer und Verschleißteile für einfache Wartung und lange Lebensdauer ausgelegt.
• Komponenten für präzise Passform und sicheren, schnellen Austausch konstruiert.

Motor- und Hydrauliksystem
Motormodell: Yanmar 4TN107
Motortyp: 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
Aufladung: turbogeladen, Ladeluftkühler, gekühlte AGR
Nachbehandlung: DOC + CSF + SCR
Zylinderzahl: 4
Nennleistung (ISO 14396): 101,3 kW bei 1 900 min-1
Max. Drehmoment: 602 Nm bei 1 500 min-1
Hauptpumpen: 2 Verstellpumpen (Axialkolben) (max. Fördermenge 2 x 190 L/min)
Hilfspumpe: 1 Zahnradpumpe (31,9 L/min max.)

Löffel- und Armzugkraft
Löffelzugkraft (ISO 6015): 112 kN
Armzugkraft (ISO 6015): 91 kN

Betriebsgewicht und Bodendruck
Gleiskettentyp: Triple grouser
Gleiskettenbreite: 500 – 800 mm
Armlänge: 2,58 m
Monoblock-Gewicht: 17 700 – 19 800 kg (Bodendruck 33 – 43 kPa)
2-teiliger Ausleger Gewicht: 18 200 – 19 000 kg (Bodendruck 34 – 53 kPa)

Arbeitsreichweiten
Armlänge: 2,58 m
Max. Reichweite: 8 870 mm
Max. Grabtiefe: 5 980 mm
Max. Abwurfhöhe: 6 170 mm

Abmessungen
Länge Fahrwerk: 3 920 mm
Breite Fahrwerk: 2 500 mm
Gesamtbreite Oberwagen: 2 480 mm
Gesamthöhe Kabine: 2 500 mm
Gesamtbreite: 2 520 mm

Spezifikationen (Zusammenfassung)
Nennleistung Motor: 101,3 kW (ISO 14396)
Betriebsgewicht: 17 700 – 19 000 kg
Schaufelinhalt (ISO heaped): 0,52 – 0,82 m³
Max. Grabtiefe: 5 980 mm

Technische Daten

• Motormodell: Yanmar 4TN107
• Motortyp: 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
• Aufladung: turbogeladen, Ladeluftkühler, gekühlte AGR
• Nachbehandlung: DOC + CSF + SCR
• Zylinderzahl: 4
• Nennleistung (ISO 14396): 101,3 kW bei 1 900 min-1
• Max. Drehmoment: 602 Nm bei 1 500 min-1
• Hauptpumpen: 2 Verstellpumpen (Axialkolben) (2 x 190 L/min)
• Hilfspumpe: 1 Zahnradpumpe (31,9 L/min)
• Löffelzugkraft (ISO 6015): 112 kN
• Armzugkraft (ISO 6015): 91 kN
• Gleiskettentyp: Triple grouser
• Gleiskettenbreite: 500 – 800 mm
• Armlänge: 2,58 m
• Monoblock-Gewicht: 17 700 – 19 800 kg
• Monoblock Bodendruck: 33 – 43 kPa
• 2-teiliger Ausleger Gewicht: 18 200 – 19 000 kg
• 2-teiliger Ausleger Bodendruck: 34 – 53 kPa
• Max. Reichweite: 8 870 mm
• Max. Grabtiefe: 5 980 mm
• Max. Abwurfhöhe: 6 170 mm
• Länge Fahrwerk: 3 920 mm
• Breite Fahrwerk: 2 500 mm
• Gesamtbreite Oberwagen: 2 480 mm
• Gesamthöhe Kabine: 2 500 mm
• Gesamtbreite: 2 520 mm
• Schaufelinhalt (ISO heaped): 0,52 – 0,82 m³
