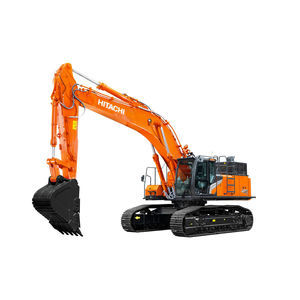

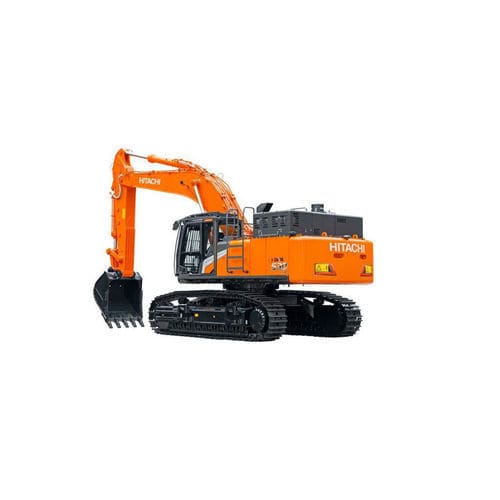

Bagger auf Raupen ZX530LCH-7

hydraulisch

Überblick
Der ZX530-7 Großbagger wurde für hohe Verfügbarkeit und niedrige Gesamtbetriebskosten entwickelt. Er steigert die Produktivität auf der Baustelle und ist für schwere Einsätze wie Steinbrüche und große Erdbewegungen vorgesehen.

Zum ZX530-7
Entwickelt und geprüft in speziellen Einrichtungen in Japan, bietet der ZX530-7 eine langlebige Struktur sowie höhere Traktion und Lenkkräfte im Vergleich zu kleineren Modellen, was die Manövrierfähigkeit an Hanglagen und in unebenem Gelände verbessert.

Vorteile

• Bis zu 11 % geringerer Kraftstoffverbrauch im Vergleich zu vorherigen Modellen.
• Verbesserte Hydraulikeffizienz durch das HIOS V System für präzise Steuerung und kürzere Zykluszeiten.
• Mehr Produktivität durch erhöhte Motorleistung und verbesserte Frontgeschwindigkeit.
• Geringere Geräusch- und Vibrationswerte in der Kabine für besseren Bedienerkomfort bei langen Einsätzen.

Anbaugeräte

• Hydraulikhämmer, Schaufeln und Verschleißteile (GET) für lange Lebensdauer und vereinfachte Wartung.
• Große Auswahl an Hitachi-Schaufeln und optionale Schnellkuppler für schnellen Werkzeugwechsel.
• Hitachi-zertifizierte Hämmer mit einfacher Wartung und hoher Beständigkeit.
• GET-Komponenten mit präziser Passform, schneller Austauschbarkeit und sicherer Handhabung.

Motor & Hydrauliksystem (wichtige Punkte)
Engine Model: Isuzu 6WG1
Engine emissions: EU Stage V
Engine Type: 4-cycle water-cooled, common rail direct injection
Aspiration: Variable geometry turbocharged, intercooled, cooled EGR
Aftertreatment: DOC, CSF and SCR system
No. of cylinders: 6
Piston displacement: 15.681 L
Rated power (ISO 14396): 296 kW at 1 800 min-1
Maximum torque: 2 050 Nm at 1 300 min-1
Main pumps: 2 variable displacement axial piston pumps
Maximum oil flow: 2 x 385 L/min
Pilot pump: 1 gear pump
Maximum oil flow pilot pump: 30 L/min

Eimer- und Armgrabenkräfte
Bucket digging force (ISO): 300 / 302 kN
Arm crowd force (ISO): 225 / 265 / 304 kN

Betriebsgewicht und Bodendruck
Shoe type: double / triple grouser
Shoe width: 600 / 750 / 900 mm
Arm length: 2.5 / 2.9 / 3.4 m
Operating weight: 52 700 - 54 600 kg (konfigurationsabhängig)
Ground pressure: 65 - 95 kPA

Arbeitsreichweiten
Arm length: 2.5 - 3.4 m
Max. digging reach: 10 460 - 11 820 mm
Max. digging depth: 5 720 - 7 690 mm
Max. dumping height: 7 320 - 7 730 mm

Abmessungen
Undercarriage length: 5 330 mm
Undercarriage width: 3 020 - 3 820 mm
Overall width of upper structure: 3 480 mm
Overall height of cab: 3 520 mm
Overall width: 3 840 mm

Technische Daten

• Model: ZX530LCH-7
• Engine Rated Power: 296 kW (ISO14396)
• Engine model: Isuzu 6WG1
• Engine emissions: EU Stage V
• Piston displacement: 15.681 L
• No. of cylinders: 6
• Maximum torque: 2 050 Nm at 1 300 min-1
• Main pumps: 2 variable displacement axial piston pumps (2 x 385 L/min)
• Pilot pump flow: 30 L/min
• Operating weight: 52 700 - 54 600 kg (auch 53 200 - 54 400 kg je nach Konfiguration angegeben)
• Backhoe bucket ISO heaped: 2.10 - 2.50 m3
• Bucket digging force (ISO): 300 / 302 kN
• Arm crowd force (ISO): 225 / 265 / 304 kN
• Shoe width options: 600 / 750 / 900 mm
• Arm length options: 2.5 / 2.9 / 3.4 m
• Max. digging depth: 5 720 - 7 690 mm
• Max. digging reach: 10 460 - 11 820 mm
• Ground pressure: 65 - 95 kPA
• Undercarriage length: 5 330 mm
• Overall width: 3 840 mm
• Overall height of cab: 3 520 mm
• Available in: Europe
