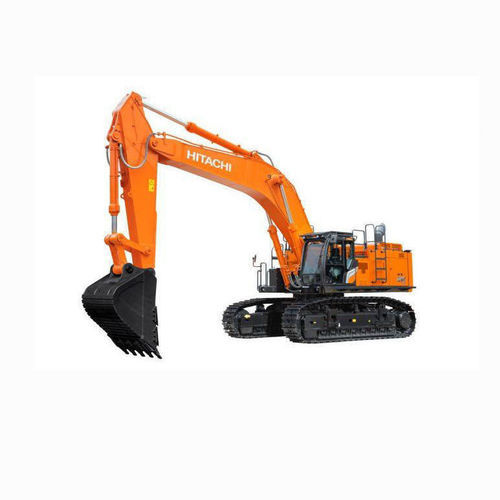

Bagger für Steine ZX690 series

hydraulischauf Raupen

Übersicht
Der robuste Hydraulikbagger ZX690LCH-7 wurde für den Dauereinsatz in entfernten und anspruchsvollen Einsatzbedingungen entwickelt. Er dient der Steigerung der Betriebszeit und Produktivität im Bergbau und in Steinbrüchen. Das Modell ZX690LCR-7 verfügt über verstärkte Bauteile für schwere Grab- und Ladearbeiten.

Kurzinfo
Nominalleistung Motor: 348 kW (ISO14396)
Betriebsgewicht: 69 400 - 71 400 kg
Schaufelvolumen ISO heaped: 2,9 - 4,0 m3
Verfügbar in: Europa

Vorteile

• Bis zu 22 % geringerer Kraftstoffverbrauch im Vergleich zu Vorgängermodellen.
• Erhöhte Effizienz durch das HIOS V Hydrauliksystem von Hitachi.
• Höhere Produktivität durch erhöhte Motorleistung und verbesserte Frontgeschwindigkeit.
• Verbesserter Fahrkomfort mit integrierter Konsole, Sitzfederung, reduziertem Geräuschpegel und niedrigen Vibrationen.

Motor- & Hydrauliksystem (Tabelle)
Motorenmodell: Isuzu 6WG1
Motorabgasstufe: EU Stage V
Motortyp: 4-Takt wassergekühlt, Common-Rail-Direkteinspritzung
Aufladung: variabler Turbolader, Ladeluftkühler, gekühlte Abgasrückführung (EGR)
Nachbehandlung: DOC + CSF und SCR-System
Zylinderzahl: 6
Hubraum: 15,681 L
Nennleistung (ISO 14396): 348 kW bei 1 800 min-1
Max. Drehmoment: 2 050 Nm bei 1 300 min-1
Hauptpumpen: 2 verstellbare Axialkolbenpumpen
Max. Ölfluss: 2 x 489 L/min
Servopumpe: 1 Zahnradpumpe
Max. Ölfluss Servopumpe: 50 L/min

Schaufel- und Armgrableistung (Tabelle)
Schaufelgrableistung ISO: 324 / 369 kN
Armdruckleistung ISO: 255 / 306 kN

Betriebsgewicht und Bodendruck (Tabelle)
Gleittyp: double grouser
Gleitbreite: 650 / 900 mm
Betriebsgewicht: 69 400 - 71 400 kg
Bodendruck: 77 - 106 kPA

Arbeitsreichweiten (Tabelle)
Armlänge: 2,9 - 3,6 m
Max. Grabreichweite: 11 800 - 13 280 mm
Max. Grabtiefe: 7 120 - 8 560 mm
Max. Schütthöhe: 7 330 - 8 020 mm

Abmessungen (Tabelle)
Unterwagenlänge: 5 840 mm
Unterwagenbreite (ausgefahren): 3 950 / 4 050 / 4 200 mm
Unterwagenbreite (eingefahren): 3 480 / 3 580 / 3 730 mm
Gesamtbreite Oberbau: 4 090 mm
Gesamthöhe Kabine: 3 660 mm
Gesamtbreite: 4 360 mm

Anbaugeräte & Optionen

• Langlebige Hydraulikhämmer, Schaufeln und Verschleißwerkzeuge (GET) zur Maximierung von Produktivität und Verfügbarkeit.
• Verschiedene Hitachi-Schaufeln für unterschiedliche Einsatzzwecke; Schnellwechsleranschlüsse verfügbar.
• Hitachi-zugelassene Hydraulikhämmer für einfache Wartung und lange Lebensdauer.

Technische Daten

• Modellreihe: ZX690 Serie
• Motorenmodell: Isuzu 6WG1 (EU Stage V)
• Nennleistung: 348 kW (ISO14396) bei 1 800 min-1
• Max. Drehmoment: 2 050 Nm bei 1 300 min-1
• Hubraum: 15,681 L
• Zylinder: 6
• Hydraulik-Hauptpumpen: 2 verstellbare Axialkolbenpumpen (max. Durchfluss 2 x 489 L/min)
• Max. Durchfluss Servopumpe: 50 L/min
• Betriebsgewicht: 69 400 - 71 400 kg
• Schaufelvolumen ISO heaped: 2,9 - 4,0 m3
• Schaufelgrableistung (ISO): 324 / 369 kN
• Armdruckleistung (ISO): 255 / 306 kN
• Verfügbare Armlängen: 2,9 - 3,6 m
• Max. Grabreichweite: 11 800 - 13 280 mm
• Max. Grabtiefe: 7 120 - 8 560 mm
• Gleitbreiten: 650 / 900 mm
• Bodendruck: 77 - 106 kPA
• Gesamtbreite: 4 360 mm; Kabinenhöhe: 3 660 mm
