Druckluftreinigungs-Ventil TSSRC

LuftpneumatischMessing

Produkt

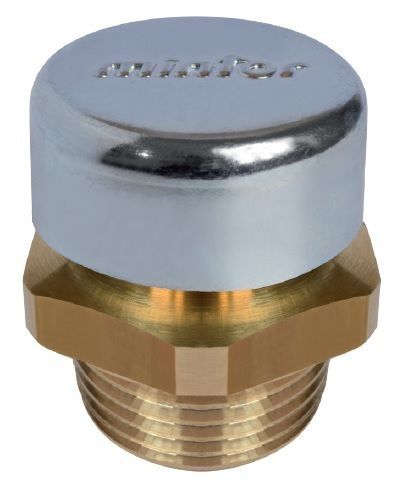

Konischer Entlüftungsstopfen mit Ventil, ausgelegt zum Ablassen intermittierender Druckspitzen durch Fluidturbulenzen

Beschreibung
Konischer Entlüftungsstopfen aus Messing mit einer innenliegenden, auf 0,15–0,30 bar kalibrierten Ventilfunktion. Das Ventil öffnet sich in Intervallen, um interne Druckspitzen zu entlüften, und verhindert das Eindringen von Fremdkörpern. Betriebstemperaturbereich: -20 °C bis +100 °C. Auf Anfrage: Vernickelung, andere Ventilkalibrierungen oder Ausführung in Aluminiumlegierung.

Wichtig
Das Produkt ist nicht für den Betrieb in umgekehrter (invertierter) Lage ausgelegt. Montage oder Prüfung in dieser Lage entspricht nicht den Konstruktionsvorgaben und kann die ordnungsgemäße Funktion beeinträchtigen.

Technische Daten - BSPT
CODE | GEWINDE | d | h | f | e | s | GEWICHT (g)
1GTSRC00O | 1/8" | 13.5 | 18 | 8 | 14 | 15.6 | 19
1GTSRC10O | 1/4" | 16.5 | 18 | 8 | 17 | 19 | 28
1GTSRC20O | 3/8" | 16.5 | 19 | 8 | 19 | 21.8 | 34
1GTSRC30O | 1/2" | 21 | 18.5 | 10 | 22 | 24.5 | 57

Technische Daten - MB METRISCH
CODE | GEWINDE | d | h | f | e | s | GEWICHT (g)
1MTSRC00O | 10 x 1 | 13.5 | 18 | 8 | 14 | 15.6 | 22
1MTSRC10O | 14 x 1,5 | 16.5 | 18 | 8 | 17 | 19 | 29
1MTSRC20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSRC30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 48
1MTSRC50O | 22 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 82

Merkmale / Technische Spezifikationen

• Modell: TSSRC
• Marke: Mintor Srl
• Material: Messing (Standard). Optionen: Vernickelung oder Aluminiumlegierung auf Anfrage
• Innenliegende Ventilkalibrierung: 0,15–0,30 bar
• Funktion: Intermittierendes Öffnen zur Entlüftung von Druckspitzen durch Turbulenzen; verhindert das Eindringen von Fremdkörpern
• Betriebstemperaturbereich: -20 °C bis +100 °C
• Montageorientierung: nicht für den Betrieb in umgekehrter Lage ausgelegt
• Verfügbare Gewindevarianten (BSPT): 1/8", 1/4", 3/8", 1/2"
• Verfügbare metrische Varianten: 10 x 1, 14 x 1,5, 16 x 1,5, 18 x 1,5, 22 x 1,5
• Produktcodes, Abmessungen und Gewichte siehe technische Tabellen oben
