Tiefensensor LVF

Produkt

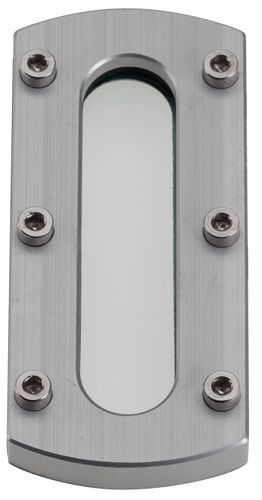

Flansch-Standanzeiger. Vertikal-Standanzeiger aus Aluminiumlegierung mit natürlicher Eloxierung und durchsichtigem Sichtfenster aus Pyrex-Glas, geeignet für Temperaturen von -20°C bis +200°C (max). Mit Außendichtung und Befestigungsschrauben geliefert. Empfohlener Betriebsdruck: 2 bar.

Zubehör / Lieferung

• Außendichtung aus Faser
• Befestigungsschrauben

Technische Daten / Abmessungen und Gewichte (Tabelle)
MODELL | ARTIKELNUMMER | L | R | l | r | v1 | v2 | h | a | ANZAHL DER BOHRUNGEN | GEWICHT (g)
LVF 60 | 1VLVF10A | 60 | 45 | 28 | 35 | 39 | 18 | 11.5 | 4 | 4 | 61
LVF 80 | 1VLVF20A | 80 | 45 | 45 | 35 | 59 | 18 | 11.5 | 4 | 4 | 80
LVF 100 | 1VLVF30A | 100 | 45 | 35 | 35 | 78 | 18 | 11.5 | 4 | 6 | 99

Charakteristiken / Spezifikationen

• Material: Aluminiumlegierung mit natürlicher Eloxierung
• Sichtfenster: Pyrex-Glas
• Betriebstemperaturbereich: -20°C bis +200°C (max)
• Empfohlener Betriebsdruck: 2 bar
• Lieferumfang: Außendichtung und Befestigungsschrauben
• Verfügbare Modelle: LVF 60, LVF 80, LVF 100 (Abmessungen und Gewichte siehe Tabelle)
