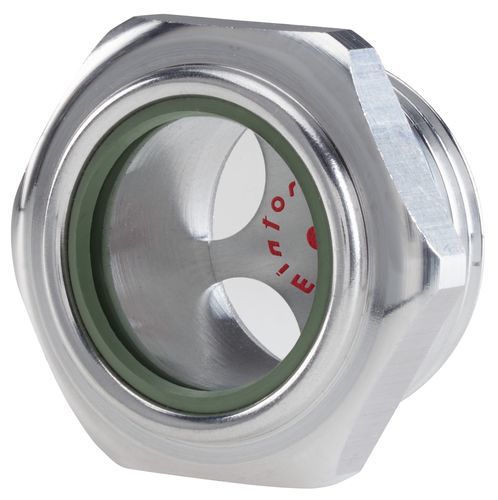

Visueller Tiefensensor TLAX

Produkt
Sichtfüllstandsanzeiger mit Pyrex-Glas. Modell TLAX für die visuelle Überwachung des Flüssigkeitsstandes in Industrieanlagen. Ausgeführt in Aluminiumlegierung mit transparentem Pyrex-Sichtfenster, geeignet für Temperaturen von -20°C bis +200°C. Empfohlener Betriebsdruck: 3 bar. Mit Dichtung geliefert; Messingausführung und Eloxal-Beschichtung auf Anfrage erhältlich.

Materialien und Aufbau
Gehäuse: Aluminiumlegierung (Standard). Sichtfenster: Pyrex-Glas. Geliefert mit Dichtung. Messingversion auf Anfrage. Temperaturbereich: -20°C bis +200°C. Empfohlener Druck: 3 bar. Eloxalbehandlung auf Anfrage möglich.

Technische Daten - GAS ISO 228
TYPE | CODE | THREAD | f | t | v | e | WEIGHT (g)
TLAX1G * | 1GTLX10A | 1/4" | 8 | 9 | 10 | 17 | 5
TLAX2G | 1GTLX20A | 3/8" | 10.5 | 10 | 13 | 22 | 11
TLAX3G | 1GTLX30A | 1/2" | 11 | 9 | 16 | 27 | 14
TLAX4G | 1GTLX40A | 3/4" | 12 | 9 | 21 | 32 | 20
TLAX5G | 1GTLX50A | 1" | 15.5 | 10 | 27 | 40 | 34
TLAX6G | 1GTLX60A | 1" 1/4 | 15 | 10 | 37 | 50 | 49
TLAX7G | 1GTLX70A | 1" 1/2 | 15 | 10 | 40 | 55 | 61
TLAX8G | 1GTLX80A | 2" | 17 | 14 | 50 | 70 | 127

Technische Daten - MB METRIC
TYPE | CODE | THREAD | f | t | v | e | WEIGHT (g)
TLAX1M * | 1MTLX10A | 14 x 1.5 | 8 | 9 | 10 | 17 | 5
TLAX2M | 1MTLX20A | 16 x 1.5 | 10.5 | 10 | 13 | 22 |
TLAX3M | 1MTLX30A | 18 x 1.5 | 10.5 | 10 | 13 | 22 | 11
TLAX4M | 1MTLX40A | 20 x 1.5 | 11 | 10 | 16 | 24 | 11
TLAX5M | 1MTLX50A | 22 x 1.5 | 11 | 9 | 16 | 27 | 15
TLAX6M | 1MTLX60A | 27 x 1.5 | 12 | 9 | 21 | 32 | 22
TLAX7M | 1MTLX70A | 33 x 1.5 | 15.5 | 10 | 27 | 40 | 36
TLAX8M | 1MTLX80A | 33 x 2 | 15.5 | 10 | 27 | 40 | 37
TLAX9M | 1MTLX90A | 35 x 1.5 | 15.5 | 10 | 27 | 40 | 39
TLAX10M | 1MTLX91A | 40 x 1.5 | 12 | 10 | 37 | 50 | 44
TLAX11M | 1MTLX92A | 42 x 3 | 15 | 10 | 37 | 50 |

Hinweise
* Artikel TLAX1G - TLAX 1/4" wird ohne Kontraststern geliefert.
* Artikel TLAX1M - TLAX 14 x 1.5 wird ohne Kontraststern geliefert.

Technische Merkmale / Spezifikationen

• Modell: TLAX
• Typ: Sichtfüllstandsanzeiger mit Pyrex-Glas
• Gehäusematerial: Aluminiumlegierung (Standard); Messing auf Anfrage
• Sichtfenster: Pyrex-Glas
• Temperaturbereich: -20°C bis +200°C (max.)
• Empfohlener Betriebsdruck: 3 bar
• Oberflächenbehandlung: Eloxierung auf Anfrage
• Gewindeoptionen: GAS ISO 228 und metrisch MB (siehe obige Tabellen)
