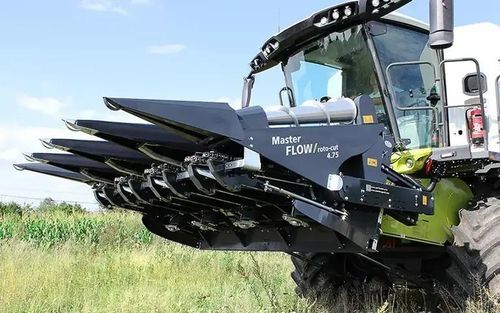

Maiserntevorsatz Master FLOW 8-75

hartmit HydraulikregelungSchnecken

Übersicht
PWL MasterFlow ist ein Maisvorsatz, der von erfahrenen Fachleuten im Detail entwickelt und konstruiert wurde. Das Gerät verfügt über eine optimal einfache und langlebige Konstruktion mit den längsten Rotoren am Markt und ermöglicht Betriebsgeschwindigkeiten bis zu 12 km/h. Zur Serienausstattung gehört ein Roto-Cut Propeller-Schneider, der Stängel bei 25 m/s zerkleinert. Ein kontinuierlicher Massenfluss wird durch das Sektionendesign gewährleistet, das Verstopfungen verhindert. Körnerschnecken für niederliegendes Mais sind serienmäßig. Verfügbare Arbeitsbreiten: von 4 bis 12 Reihen am starren Rahmen und von 6 bis 12 Reihen am hydraulisch einklappbaren Rahmen.

Hauptmerkmale

• System: Roto-Cut — hervorragende Schnittqualität; ein-/ausschaltbar mittels Schlüssel; direkt an das Erntegetriebe angeschlossen; hinten an der Sektion montiert; ausgestattet mit Stahlmessern (60 HRC) mit Wolframcarbid-Beschichtung; Messergeschwindigkeit 25 m/s; Ausführungen mit 2 und 3 Messern verfügbar.
• Getriebe in Gussgehäusen — schrägverzahnte Getriebe im Ölbad mit Zahnrädern aus Kohlenstoffstahl (ca. 50 HRC) gewährleisten lange, fehlerfreie Laufzeiten auch unter harten Bedingungen.
• Lange Lebensdauer der Arbeitselemente — verschleißfeste Materialien mit Wolframcarbid-Beschichtung (Härte >60 HRC) ermöglichen Einsätze bis etwa 200 ha pro Reihe; wendbare Messer verlängern die Nutzungsdauer; Gegenmesser verstellbar, um Verwicklungen zu verhindern und bei nassen, mit Unkraut durchsetzten Beständen zu arbeiten.
• Lange Arbeitssektionen — harmonisierte Rotorlänge und Drehzahl; Rotor-Gesamtlänge 680 mm und Getriebeeingangsdrehzahl 620 rpm ermöglichen hohe Arbeitsgeschwindigkeiten bei minimierten Kornverlusten.
• Zentrales Einstellsystem für Stripperplatten — Spalt von der Fahrerkabine aus je nach Mähdreschertyp hydraulisch oder elektrisch verstellbar; einzelne Sektionen manuell kalibrierbar; Ketten arbeiten auf großem Zahnraddurchmesser nahe dem Stripper-Spalt, um Kolbenabschneidung zu verhindern und Einstellbedarfe zu reduzieren.
• Universalität — PWL-Vorsätze können mit geeigneten Montagegestellen, Hydraulikanschlüssen und Getriebeminderungen an jede Mähdrescher-Baureihe montiert werden; Neigungsverstellung und universelle Rahmeneinstellungen ermöglichen optimale Arbeitswinkelanpassung.
• Pflanzenteiler — flexible Leichtstoff-Reihenabdeckungen/-teiler minimieren Ernteverluste und reduzieren das Maschinengewicht; Teilbreiten mit Reihenabständen 70 und 75 cm wählbar.
• Seitenspiralien — konische Seitenspiralien sind bei niederliegendem Mais Standard; einfach, leicht und langlebig für hohe Effizienz bei beschädigten Beständen.
• Antriebsübertragung — starre Vorsätze: externer Antrieb via gusseiserne Winkelgetriebe und Zapfwellen; hydraulisch klappbare Rahmen: interner Antrieb mittels Kette und zentralen trapezförmigen Kupplungen; Antrieb von der Kabine aus einlegbar; zentrale Reibungskupplung schützt die Maschine vor Blockaden und erlaubt höhere Arbeitsgeschwindigkeiten.
• Aktive Kettenspanner — Ketten werden automatisch über Innenfedern gespannt, um während des Betriebs korrekte Spannung zu gewährleisten; vereinfacht Wartung und Kettenwechsel.

Technische Tabelle (Zusammenfassung)
Modell: MasterFlow | Varianten: 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
Gesamtbreite (m): 3,2 | 3,95 | 4,7 | 6,2 | 4,7 | 6,2
Gewicht: 1600 kg | 1900 kg | 2200 kg | 2600 kg | 2350 kg | 3000 kg
Mähdrescher-Klasse: 120-140 kW | 140-200 kW | 160-240 kW | 220-300 kW | 180-260 kW | 260-350 kW
Arbeitsgeschwindigkeit: 4-8 km/h (typisch); bis 12 km/h möglich mit langen Rotoren und geeigneten Bedingungen
Reihenabstand: 75 cm (Reihenabstandsoptionen 70 oder 75 cm für Teiler)
Spalteinstellung: hydraulisch oder elektrisch (zentrales Einstellsystem)
Roto-Cut Schnittgeschwindigkeit: 25 m/s
Messerschichtenhärte: 60 HRC (Wolframcarbid-Beschichtung; Messerhärte >60 HRC)
Anzahl Messer (Roto-Cut): 2 oder 3
Rotor Gesamtlänge: 680 mm (Rotor-Eingangsdrehzahl am Getriebe: 620 rpm)
Serviceintervall: 12 h

Merkmale / Technische Spezifikationen

• Modellname: MasterFlow
• Arbeitsbreiten: verfügbar von 4 bis 12 Reihen (starrer Rahmen) und 6 bis 12 Reihen (klappbarer Rahmen)
• Roto-Cut System: ja (einlegbar; 2- oder 3-Messer Optionen)
• Spitzengeschwindigkeit Messer: 25 m/s
• Messerhärte/Beschichtung: Wolframcarbid, ~60 HRC (wendbare Messer)
• Rotorlänge: 680 mm
• Getriebeeingangsdrehzahl: 620 rpm
• Typische Arbeitsgeschwindigkeit: 4–8 km/h (bis 12 km/h erreichbar)
• Reihenabstand: 75 cm (Teiler-Optionen 70/75 cm)
• Spalteinstellung: hydraulischer oder elektrischer Stellaktor (zentrales System)
• Antriebs-Schutz: zentrale Reibungskupplung
• Gewichtsbereich (je nach Modell): 1600–3000 kg
• Kompatible Mähdrescherleistung: ca. 120–350 kW je nach Modell
• Serviceintervall: 12 Stunden
