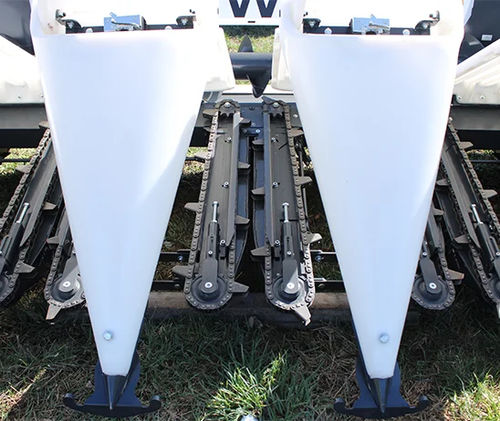

Maiserntevorsatz Master FLOW 6-75

hartmit HydraulikregelungSchnecken

Übersicht
Der MasterFlow ist ein Maisvorsatz, entwickelt von erfahrenen Spezialisten für effiziente Maisernte. Er verfügt über eine einfache, langlebige Konstruktion mit marktweit längsten Rotoren, wodurch Arbeitsgeschwindigkeiten bis 12 km/h möglich sind. Ein roto‑cut‑Schneider, der Stängel bei 25 m/s zerkleinert, ist serienmäßig. Die Sektion‑Konstruktion verhindert Verstopfungen und gewährleistet kontinuierlichen Materialfluss. Schnecken für niedergelegten Mais sind serienmäßig. Verfügbar in Arbeitsbreiten von 4 bis 12 Reihen auf starrer Rahmen und von 6 bis 12 Reihen auf hydraulisch faltbarem Rahmen.

System — roto‑cut
Hochwertige Schnittleistung. Das roto‑cut System kann per Schlüssel ein‑ und ausgeschaltet werden und ist direkt an das Erntegetriebe angeschlossen. Der Schneider ist hinten an jeder Sektion montiert, mit 60 HRC Stahlmessern und Wolframkarbid‑Beschichtung. Die Platzierung unter dem Hauptgetriebe reduziert Bodenkontakt‑Risiken und verlängert die Lebensdauer der Messer. Zusätzliche Antriebsgetriebe entfallen. Messerspitzen erreichen 25 m/s. Zwei‑ und Drei‑Messer Varianten verfügbar.

Getriebe in Gussgehäusen
Auf Langlebigkeit ausgelegt: Kegelradgetriebe laufen im Ölbad mit kohlenstoffstahl‑Rädern (50 HRC) in stabilen Gussgehäusen, um unvorhergesehene Belastungen zu bewältigen und lange, störungsfreie Laufzeiten zu gewährleisten.

Lange Lebensdauer der Arbeitselemente
Die Arbeitsbauteile jeder Stripper‑Sektion bestehen aus verschleißfesten Materialien und sind mit Wolframkarbid (>60 HRC) beschichtet, wodurch lange Betriebsintervalle bis ~200 ha pro Reihe möglich sind. Das Rotor‑Design erlaubt das Wenden verschlissener Messer, um die gegenüberliegende Schneide zu nutzen. Gegenmesser sind verstellbar, um Wickeln zu verhindern, und arbeiten zuverlässig unter nassen und bewachsenen Bedingungen.

Lange Arbeitssektionen
Die Vorsätze verwenden lange Rotoren (Gesamtlänge 680 mm) und eine Eingangsdrehzahl von 620 rpm am Getriebe. Längere Rotoren ermöglichen höhere Fahrgeschwindigkeiten, während eine geeignete Rotorendrehzahl die Körnerverluste reduziert. Betriebsgeschwindigkeiten bis 12 km/h sind mit minimalen Verlusten möglich.

Einstellung der Stripper‑Deckplatten
Ein zentrales Einstellsystem ermöglicht die Anpassung des Spalts aus der Fahrerkabine (hydraulischer oder elektrischer Stellmotor je nach Mähdreschermodell). Einzelne Sektionen können manuell über Schrauben kalibriert werden. Ketten laufen auf großdimensionierten Zahnrädern nahe dem Stripper‑Spalt, um Kolbenabschneidungen zu verhindern und den Einstellbedarf zu reduzieren.

Universalität
PWL‑Vorsätze lassen sich an nahezu jeden Mähdrescher montieren, vorausgesetzt passender Montage‑Rahmen, Hydraulikanschlüsse und Untersetzungsgetriebe sind vorhanden. Neigungs‑ und Universalrahmen‑Einstellungen ermöglichen die Auswahl des optimalen Arbeitswinkels für Feldbedingungen.

Erntegleiter/Teiler
Reihenabdeckungen und Teilerschilde sind aus flexiblem, leichtem Kunststoff gefertigt, um Ernteverluste zu minimieren, wenn Kolben auf die Abdeckungen fallen. Sie reduzieren die Maschinenmasse und sichern einen gleichmäßigen Materialfluss. Teilerbreiten für Reihenabstände 70 cm und 75 cm verfügbar.

Seitliche Spiralen
Kegelförmige Seiten‑Spiralen für niedergelegten Mais sind serienmäßig: einfach, leicht und langlebig und sorgen für hohe Effizienz bei geschädigten Beständen.

Antriebsübertragung
Starre Rahmen: Antrieb extern über Guss‑Kegelgetriebe und Zapfwellen für geringen Wartungsaufwand und hohe Zuverlässigkeit. Hydraulisch faltbare Rahmen: Antriebskette innerhalb des Vorsatzes mit zentralen trapezförmigen Kupplungen; Ein-/Auskuppelung aus der Kabine. Maschine geschützt durch eine zentrale Reibkupplung zur Vermeidung von Schäden bei Blockaden und für höhere Arbeitsgeschwindigkeiten.

Aktive Kettenspanner
Ketten werden automatisch über Innenfedern gespannt, um während des Betriebs die korrekte Spannung zu gewährleisten und die Wartung zu erleichtern; Ketten können nach dem Lösen einer Schraube entfernt werden.

Tabelle — technische Varianten (Reihen von links nach rechts)
Modell: MasterFlow — 4‑75, 5‑75, 6‑75, 8‑75, 6‑75 H, 8‑75 H
Gesamtbreite (m): 3,2 ; 3,95 ; 4,7 ; 6,2 ; 4,7 ; 6,2
Gewicht: 1600 kg ; 1900 kg ; 2200 kg ; 2600 kg ; 2350 kg ; 3000 kg
Mähdrescher‑Klasse: 120–140 kW ; 140–200 kW ; 160–240 kW ; 220–300 kW ; 180–260 kW ; 260–350 kW
Arbeitsgeschwindigkeit: 4–8 km/h (gilt für die Varianten)
Reihenabstand: 75 cm
Spaltverstellung: Hydraulisch oder elektrisch
Roto‑Cut‑Geschwindigkeit: 25 m/s
Härte der Messerbeschichtung: 60 HRC
Anzahl Messer: 2 oder 3
Serviceintervall: 12 h

Technische Spezifikationen

• Modellname: MasterFlow
• Arbeitsbreiten: 4 bis 12 Reihen (starrer Rahmen) und 6 bis 12 Reihen (hydraulisch faltbarer Rahmen)
• Rotor Gesamtlänge: 680 mm
• Eingangsdrehzahl am Getriebe: 620 rpm
• Maximal empfohlene Arbeitsgeschwindigkeit: bis zu 12 km/h
• Roto‑Cut‑Geschwindigkeit: 25 m/s (Messerspitze)
• Material/Beschichtung der Messer: Wolframkarbid‑Beschichtung, Messer 60 HRC
• Anzahl Messer des Cutters: 2 oder 3
• Reihenabstand: 75 cm (Teilervarianten 70 cm und 75 cm)
• Spaltverstellungssystem: hydraulisch oder elektrisch (Zentralverstellung aus der Kabine)
• Getriebekonstruktion: Kegelgetriebe im Ölbad; Stahlzahnräder Härte 50 HRC; Gussgehäuse
• Schnecken für niedergelegten Mais: serienmäßig
• Gegenmesser: Abstand einstellbar zur Vermeidung von Wickeln
• Kettenspannung: automatisch durch Innenfedern
• Serviceintervall: 12 Stunden
• Lebensdauer Arbeitselemente: bis zu ~200 ha pro Reihe vor größeren Verschleißarbeiten (Wenden der Messer möglich)
