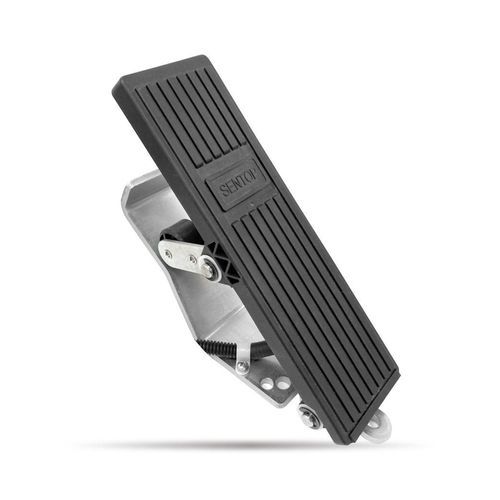

Winkelpositionssensor HC60FCA

berührungslos

Produkt
HC60FCA — Magnetischer Pedalsensor mit Hall-Ausgang, 12-Bit-Auflösung, entwickelt für industrielle Motorinterfaces.

Merkmale

• Hall-Effekt IC-Ausgang
• Kostengünstige Ausführung
• Kompatibel mit verschiedenen Motorinterfaces

Allgemeine Spezifikationen
Betriebswinkel: 17° ±2°
Betätigungskraft: 40–50 N
Mechanische Lebensdauer: 10.000.000 Zyklen
Betriebstemperatur: -40 °C bis 85 °C
Lagerungstemperatur: -50 °C bis 120 °C
Gewicht: ca. 860 g
Schutzart: IP66

Elektrische Spezifikationen
Angelegte Spannung: 5 V ±10%
Ausgangssignal: 0–100% Vcc
Stromaufnahme (Leerlauf): ≤20 mA
Unabhängige Linearitätstoleranz: ±2%
Auflösung: 4096 (12 Bit)
Aktualisierungsrate: 0,3 ms
Isolationswiderstand: >1000 MΩ (500 V DC)
Durchschlagfestigkeit: 1 min (500 V AC)

Anschlussanleitung
Anschlüsse: Signal I; Signal II
Farbe / Funktion — Farbe / Funktion
A: Schwarz / GND; Gelb / OUT2
B: Grün / OUT1; Blau / GND
C: Rot / 5 VDC; Weiß / 5 VDC

Spezialausführungen verfügbar
Andere Ausgangssignale: PWM
Elektrische Anpassungen: kundenspezifischer Ausgangsbereich auf Anfrage verfügbar

Technische Spezifikationen

• Modell: HC60FCA
• Typ: Magnetischer Pedalsensor
• Betriebswinkel: 17° ±2°
• Betätigungskraft: 40–50 N
• Mechanische Lebensdauer: 10.000.000 Zyklen
• Betriebstemperatur: -40 °C bis 85 °C
• Lagerungstemperatur: -50 °C bis 120 °C
• Gewicht: ca. 860 g
• Schutzart: IP66
• Angelegte Spannung: 5 V ±10%
• Ausgangssignal: 0–100% Vcc
• Stromaufnahme (Leerlauf): ≤20 mA
• Unabhängige Linearitätstoleranz: ±2%
• Auflösung: 4096 (12 Bit)
• Aktualisierungsrate: 0,3 ms
• Isolationswiderstand: >1000 MΩ (500 V DC)
• Durchschlagfestigkeit: 1 min (500 V AC)
• Anschlussbelegung: A: Schwarz/GND; Gelb/OUT2 — B: Grün/OUT1; Blau/GND — C: Rot/5 VDC; Weiß/5 VDC
• Spezialoptionen: PWM-Ausgang; kundenspezifischer Ausgangsbereich
