Drehpositionssensor C70FCA

WinkelKontakt

Produktname

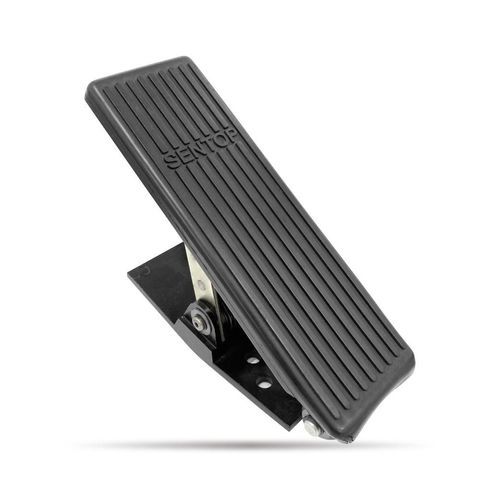

C70FCA — Gaspedal mit Potentiometer

Übersicht
Gaspedal mit Potentiometer, ausgelegt für hohe Zuverlässigkeit und lange mechanische Lebensdauer. Enthält ein leitfähiges Kunststoff-Potentiometer als Sensorelement und eine robuste Metallgehäusekonstruktion, geeignet für industrielle und fahrzeugbezogene Anwendungen.

Eigenschaften

• Gaspedalbaugruppe
• Leitfähiges Kunststoff-Potentiometer als Sensor
• Metallgehäuse, Schutzart IP54

Abmessungen
Maßzeichnung verfügbar (Referenzbild auf der Produktseite).

Allgemeine Spezifikationen
Betriebswinkel: ca. 20°
Betriebskraft: 15–27 N
Mechanische Lebensdauer: 5.000.000 Zyklen
Betriebstemperatur: -30℃ bis +70℃
Lagertemperatur: -30℃ bis +70℃
Vibration: 10–55 Hz, 98 m/s²
Schock: 294 m/s²
Masse: ca. 1100 g
Schutzart: IP54

Elektrische Spezifikationen (Potentiometer)
Standardwiderstände: 10KΩ ±20%, 5KΩ ±20%
Effektiver elektrischer Winkel: ca. 60°
Unabhängige Linearitätstoleranz: ±3%
Auflösungsverhältnis: Im Wesentlichen unendlich
Leistungsaufnahme: 0,25 W
Ausgangsglätte: <0,2% (bezogen auf Eingangsspannung)
Kontaktwiderstandsänderung: <5% CRV
Isolationswiderstand: >1000 MΩ (500 V DC)
Dielektrische Festigkeit: 1 min (500 V AC)

Anschlussanleitung
Farbe: Rot, Schwarz, Weiß
Signal: VCC, GND, OUT

Sonderausführungen verfügbar
Elektrisch: alternative POT-Widerstände (1K, 2K), spezielle Ausgangskennlinien, kundenspezifische Kabellängen
Sonstiges: Ausführung mit passendem Signalmodul verfügbar

Technische Daten

• Modell: C70FCA
• Produkttyp: Gaspedal mit Potentiometer
• Betriebswinkel: ca. 20°
• Effektiver elektrischer Winkel: ca. 60°
• Betriebskraft: 15–27 N
• Mechanische Lebensdauer: 5.000.000 Zyklen
• Betriebs-/Lagertemperatur: -30℃ bis +70℃
• Vibration: 10–55 Hz, 98 m/s²
• Schock: 294 m/s²
• Masse: ca. 1100 g
• Schutzart: IP54
• Standardwiderstandsoptionen: 10KΩ ±20%, 5KΩ ±20% (andere Widerstände verfügbar)
• Linearitätstoleranz: ±3%
• Leistungsaufnahme: 0,25 W
• Ausgangsglätte: <0,2% (bezogen auf Eingangsspannung)
• Kontaktwiderstandsänderung: <5% CRV
• Isolationswiderstand: >1000 MΩ (500 V DC)
• Dielektrische Festigkeit: 1 min (500 V AC)
• Anschlussfarben & Signale: Rot/Schwarz/Weiß — VCC / GND / OUT
• Sonderoptionen: kundenspezifische Widerstände, spezielle Ausgangskennlinien, kundenspezifische Kabellängen, passendes Signalmodul verfügbar
