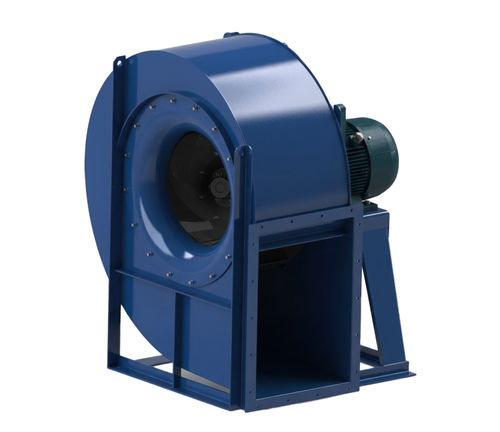

Zentrifugal-Ventilator AERIS-P

für Landwirtschaftsgebäudefür AufzuchtgebäudeExtraktion

Übersicht

Die AERIS-P Serie ist ein mitteldruck Radialventilator mit einfacher Ansaugung, entwickelt für den Transport von sauberer oder leicht staubbelasteter Luft in industriellen Anwendungen und Lüftungs-/Klimatechnik. Das Gerät verfügt über ein Gehäuse aus Stahlblech und ein rückwärts gekrümmtes Laufrad, ausgelegt für Dauerbetrieb und einfache Integration in Prozess- und Lüftungssysteme.

Wesentliche Konstruktionsmerkmale

• System 4 Aufbau: Laufrad direkt auf der Motorwelle montiert; Motor auf starr gestütztem Grundrahmen für dauerhafte Ausrichtung und maximale Leistungsübertragung.
• Rückwärts gekrümmtes (reaktives) Laufrad mit selbstreinigendem Profil; statisch und dynamisch ausgewuchtet für leisen und effizienten Betrieb.
• Vorderer Stützfuß zur Vibrationsminimierung (optional bis Größe 500; serienmäßig ab Größe 560).
• Antriebsorientierung vor Ort verstellbar bis Größe 630; für Größen 710–1000 werkseitig festgelegt, um die Montageintegrität sicherzustellen.

Anwendungsbereiche

• Ansaugung und Fördern von sauberer oder leicht staubhaltiger Luft
• Lokale Absaugung
• Lackierkabinen
• Private und industrielle Klimatechnik (HVAC)

Aufbau und Materialien

• Standardkonstruktion: unlegierter Stahl (alle ferrometallischen Teile in Stahlblech).
• Bis Größe 630: feinpassige Falzverbindung (lock-seam).
• Ab Größe 630: durchgehende Schweißkonstruktion für erhöhte strukturelle Steifigkeit.
• Standardoberfläche: Industrielackierung für nicht-aggressive Umgebungen.

Thermische und Sonderausführungen

• Standardausführung geeignet für Dauerbetrieb bis 130 °C.
• Hochtemperaturausführungen mit Kühllaufrad, ausgewählten Materialien und konstruktiven Maßnahmen möglich für Dauerbetrieb bis 250 °C.
• Sonderausführungen erhältlich: Inspektionsöffnungen, Ablassstopfen, dichte Gehäuse, Wärmedämmung, Funken geschützte Ausführungen und ATEX-Motoroptionen.

Anpassungsoptionen

• Spezialmaterialien: Edelstahl (AISI 304 / 316), Corten, Hardox für erhöhte Verschleißfestigkeit.
• Oberflächenschutz: hitzebeständige Lacke, Feuerverzinkung, Beschichtungen C4 / C5 für salzhaltige oder aggressive Umgebungen.
• Weitere Optionen: Hochtemperaturversionen, Inspektionsöffnungen, Ablassstopfen, dichte Gehäuse, Dämmung, funkenfreie Ausführungen, ATEX-zertifizierte Motoren.

Motorisierung und Effizienz

• Ausgestattet mit TEFC-Motoren (totally enclosed, fan-cooled) für zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen.
• ErP-Konformität: IE2 unter 0,75 kW; IE3 Standard von 0,75 kW bis 55 kW; IE4 ab 75 kW.

Eigenschaften / Technische Spezifikationen

• Typ: Mitteldruck Radialventilator mit einfacher Ansaugung (AERIS / AERIS-P Serien).
• Gehäuse und Laufrad: Stahlblechkonstruktion (Standard).
• Laufradtyp: Rückwärts gekrümmt (Reaktion) mit selbstreinigendem Profil; statisch und dynamisch ausgewuchtet.
• Konfiguration: System 4 — Laufrad auf Motorwelle; Motor auf starrer Grundrahmen.
• Schwingungsdämpfung: Vorderer Stützfuß (optional bei kleineren Größen).
• Antrieb: Vor Ort verstellbar bis 630; 710–1000 werkseitige Ausrichtung.
• Konstruktionsarten: Falzverbindung bis 630; durchgehende Schweißkonstruktion ab 630.
• Temperaturbereich: Standard bis 130 °C; Hochtemperaturvarianten bis 250 °C mit speziellen Maßnahmen.
• Standardlackierung: Industrielack für nicht-aggressive Umgebungen.
• Verfügbare Materialien: Baustahl (Standard), Edelstahl AISI 304 / 316, Corten, Hardox.
• Oberflächenschutzoptionen: Hitzebeständige Lacke, Feuerverzinkung, C4 / C5 Beschichtungen.
• Sonderausführungen / Zubehör: Inspektionsöffnungen, Ablassstopfen, dichte Gehäuse, Dämmung, funkenfreie Ausführungen, ATEX-Motoren.
• Motoren: TEFC; ErP-Klassen IE2 / IE3 / IE4 je nach Leistungsbereich.
• Typische Einsatzgebiete: Ansaugluft, lokale Absaugung, Lackierkabinen, gewerbliche und industrielle Klimatechnik, Anlagenbelüftung.
