Zentrifugal-Ventilator Kron

für SiloExtraktionLuftumwälz

Produktübersicht

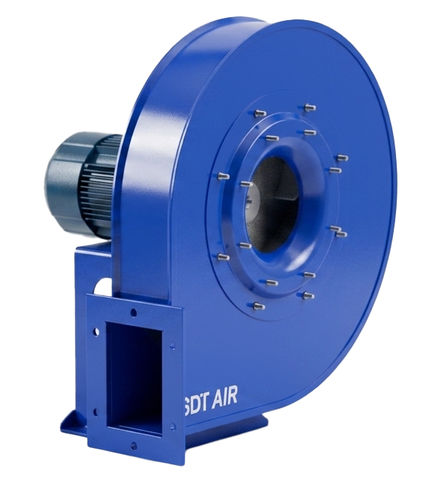

Die KRON-Baureihe ist ein Mitteldruck-Kreiselventilator mit Einzelansaugung, Gehäuse und Laufrad aus Stahlblech, ausgelegt für industrielle Anwendungen, die hohe Drücke bei niedrigen bis mittleren Volumenströmen erfordern. Die System-4-Ausführung montiert das Laufrad direkt auf der Motorwelle und den Motor auf einem starren Grundrahmen, um dauerhafte Ausrichtung, hohe Leistungsübertragung und geringeren Wartungsaufwand zu gewährleisten.

Einsatzbereiche

• Förderung und Absaugung von sauberer bis leicht staubbelasteter Luft, einschließlich Sägemehl, Holzspänen, Hobelspänen und nicht-faserigen Granulaten
• Pneumatische Förderanlagen
• Materialtrocknung
• Überdruck- und Belüftungssysteme
• Gießereien und metallverarbeitende Betriebe
• Zellstoff- und Papierwerke
• Industrielle Öfen
• Prozessluft in der chemischen Industrie

Hauptmerkmale

• Mitteldruck-Kreiselbauweise mit Einzelansaugung
• Schwere Ausführung: Gehäuse und Laufrad in Stahlblech (ferrometallische Teile standardmäßig in unlegiertem Stahl)
• System-4-Konfiguration: Laufrad auf Motorwelle, Motor auf starrer Grundplatte für dauerhafte Ausrichtung und Direktantriebseffizienz
• Rückwärtsgekrümmtes Laufrad mit selbstreinigendem Profil; statisch und dynamisch ausgewuchtet für leisen, effizienten Betrieb
• Maßnahmen zur dynamischen Stabilität, einschließlich vorderem Auflagefuß zur Vibrationsminimierung
• Antriebsoptionen: Keilriemenantrieb ab Größe 710; Direktantrieb ab Größe 1120
• Montage: vor Ort ausrichtbar bis Größe 630; Größen 710–1000 werkseitig ausgerichtet
• Fertigung: präzise gekantete Verbindung bis 630; durchgehende Schweißkonstruktion ab 630 für erhöhte Steifigkeit
• Thermische Ausführungen: Standardbetrieb bis 130 °C dauerhaft; Hochtemperaturausführungen bis 250 °C auf Anfrage
• Standardoberfläche: industrielle Beschichtung für nicht-aggressive Umgebungen

Anpassungsoptionen

• Spezialmaterialien: Edelstahl AISI 304 / 316, Corten, Hardox
• Oberflächenschutz: hitzebeständige Beschichtungen, Feuerverzinkung, spezielle C4 / C5 Beschichtungen für salzhaltige oder stark aggressive Umgebungen
• Spezialausführungen: Hochtemperaturversionen, Inspektionsklappen, Abläufe, dichte oder wärmeisolierte Gehäuse, funkenfreie Ausführungen, ATEX-zertifizierte Motoren

Antrieb und Effizienz

• TEFC-Motoren: vollständig geschlossene, außenbelüftete Motoren für anspruchsvolle industrielle Umgebungen
• ErP-Konformität: IE3 Standard von 0,75 kW bis 55 kW; IE4 ab 75 kW; IE2 für Leistungen unter 0,75 kW

Technische Merkmale / Spezifikationen

• Bezeichnung: KRON
• Typ: Mitteldruck-Kreiselventilator, Einzelansaugung
• Standardmaterial: Stahlblech (ferrometallische Teile in unlegiertem Stahl)
• Laufrad: rückwärtsgekrümmt, selbstreinigendes Profil, statisch und dynamisch ausgewuchtet
• Antriebskonfiguration: System 4 (Laufrad auf Motorwelle; Motor auf starrer Grundplatte)
• Antriebsoptionen nach Größe: Riemenantrieb ab 710; Direktantrieb ab 1120
• Montage: ausrichtbar bis 630; werksseitige Ausrichtung für 710–1000
• Fertigung: gekantete Verbindung bis 630; durchgehende Schweißkonstruktion ab 630
• Betriebstemperatur: Standard bis 130 °C dauerhaft; Option bis 250 °C mit speziellen Maßnahmen
• Typisch geförderte Medien: saubere bis leicht staubhaltige Luft, Sägemehl, Späne, Hackschnitzel, nicht-faserige Granulate
• Typische Anwendungen: pneumatischer Transport, Materialtrocknung, Druckaufbau, Gießereien, Zellstoffwerke, industrielle Öfen, Chemie
• Optionen Material/Schutz: AISI 304/316, Corten, Hardox, hitzebeständige Beschichtungen, Verzinkung, C4/C5
• Zusätzliche Optionen: Inspektionsöffnungen, Abläufe, dichte/isolierte Gehäuse, funkenfreie Ausführungen, ATEX-Motoren
• Antriebsoptionen: TEFC-Motoren; ErP-Klassen IE2/IE3/IE4 je nach Leistung
