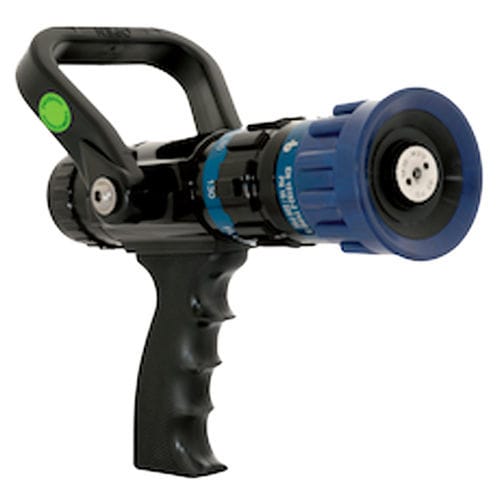

Edelstahldüse Viper Blue Devil®

HohlkegelVollstrahl

Overview
Die Viper Blue Devil® ist ein Strahlrohr mit wählbarem Durchfluss, entwickelt für Einsätze zur Brandbekämpfung an stationären und mobilen Einsatzstellen. Es integriert das patentierte RYLSTATIC®-Nebelbild für gleichmäßige Verteilung und reduzierte Reibungsverluste und bietet voreingestellte Durchflussstufen einschließlich eines FLUSH-Modus zur Entfernung von Ablagerungen.

Key Features

• Wählbare Durchflussdüsen mit griffsicherem Einstellring und voreingestellten Positionen für schnelle Anpassung.
• Hochwertiges Absperrventil mit Doppelabdichtung und doppelt angetriebenem Wellenantrieb zur Verminderung von Druckstößen und zur Verlängerung der Lebensdauer.
• Patentiertes RYLSTATIC®-System, das einen gleichmäßigen Wassernebel mit kleineren Tröpfchen und geringeren Reibungsverlusten erzeugt.
• Entwickelt und gefertigt zur Erfüllung der Anforderungen von NFPA 1964 und UNE EN 15182-2 Typ 3.

Flow Settings
Der Durchfluss wird über einen griffsicheren Ring mit voreingestellten Rastpositionen und einer Erhebung zur Kennzeichnung des Maximaldurchflusses bei schlechter Sicht eingestellt. Der FLUSH-Modus entfernt Ablagerungen aus der Düse, um Musterstörungen oder Durchflussreduzierungen zu vermeiden.

Stream Pattern
Das Sprühmuster wird durch Drehen des Stoßdämpfers zwischen Vollnebel (Schutz), Schmalnebel und Geradeausstrahl eingestellt. Eine Erhebung kennzeichnet den Schmalnebel bei schlechter Sicht. Die Viper Blue Devil® nutzt das patentierte RYLSTATIC®-System für konsistente Tropfengröße und reduzierte Reibungsverluste. Traditionelle rotierende Zähne sind optional erhältlich.

Shut Off Valve
Das Absperrventil verfügt über Doppelabdichtung und doppelt angetriebene Welle für bessere Widerstandsfähigkeit gegen Druckstöße und zuverlässigen Betrieb. Bedienung erfolgt über einen ÖFFNEN/SCHLIESSEN-Hebel mit gleichmäßigem Lauf. Die meisten Größen verwenden eine Edelstahlkugel; die Größe 2 1/2" verwendet eine leistungsfähige Polymerharz-Kugel.

Stainless Steel Inlet Screen
Ein Edelstahl-Eingangsfilter verhindert das Eindringen von Fremdkörpern in die Düse und verringert das Risiko von Schäden oder Ausfällen im Betrieb.

Ring Markings
Die Markierungen auf dem Durchflusswahl- und dem Muster-Ring sind lasergraviert auf eloxiertem Aluminium für dauerhafte Lesbarkeit und Beständigkeit.

Lot Number
Jede Düse ist mit einer Losnummer zur Rückverfolgbarkeit und Qualitätskontrolle gekennzeichnet.

Inlet Options
Standard-Gewindeoptionen:

• NST/NH Innen
• NPSH/IPT Innen
• BSP Innen

Auf Anfrage verfügbare Kupplungen: STORZ, BARCELONA UNE 23400, DSP/GUILLEMIN, UNI, NOR, GOST und MACHINO. Der drehbare Einlass erlaubt kontinuierliche Rotation bei angeschlossener Versorgungsleitung.

Foam
Die Viper Blue Devil® kann mit optionaler Schaumeinrichtung als Schaumnuss eingesetzt werden und ist kompatibel mit vorgemischten Lösungen oder Inline-Ejektoren.

Approvals and Standards
Entspricht NFPA 1964 und wird in einer nach ISO 9001 akkreditierten Anlage gefertigt. EN15182-1 & EN15182-2 Typ 3 Zertifikate sind auf Anfrage erhältlich.

Service and Maintenance
Geringer Wartungsaufwand, wenn die Düse nach dem Einsatz mit Schaum oder verschmutztem Wasser regelmäßig mit sauberem Wasser gespült wird. Wartungskits sind verfügbar.

Technical specifications

• Brand: TIPSA
• Model / Series: Viper Blue Devil®
• Wählbarer Durchfluss mit voreingestellten Positionen und FLUSH-Modus
• Patentierte RYLSTATIC®-Nebeltechnologie
• Doppelabdichtungs-Ventil mit doppelt angetriebener Welle
• Edelstahlkugelventil (Polymerharzkugel für 2 1/2"-Größe)
• Edelstahl-Eingangsfilter
• Lasergravierte Markierungen auf eloxiertem Aluminium
• Losnummer-Markierung zur Rückverfolgbarkeit
• Standard-Eingangsgewinde: NST/NH Innen, NPSH/IPT Innen, BSP Innen
• Optionale Kupplungen auf Anfrage: STORZ, BARCELONA UNE 23400, DSP/GUILLEMIN, UNI, NOR, GOST, MACHINO
• Drehbarer Einlass für kontinuierliche Rotation
• Schaumfähig mit optionalem Schaumrohr (kompatibel mit Vormischungen oder Inline-Ejektoren)
• Konformität: NFPA 1964; EN15182-1 & EN15182-2 Typ 3 (Zertifikate auf Anfrage)
• Hergestellt in ISO 9001 akkreditierter Anlage
