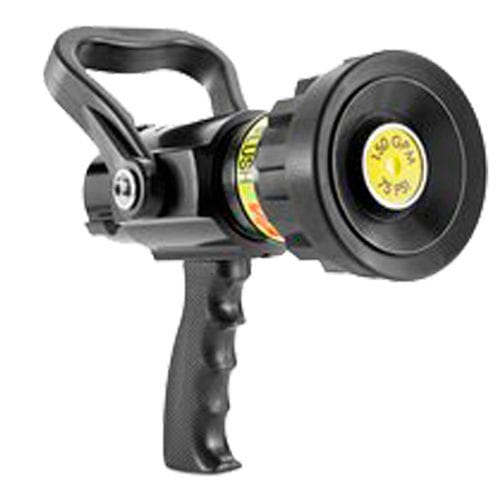

Edelstahldüse VIPER® Spartan

Vollstrahl

Übersicht
Vielseitige, leichte Konstante-Durchfluss-Löschdüsen mit Festdüse und dem patentierten RYLSTATIC®-System für ein gleichmäßiges Nebelmuster bei reduzierten Reibungsverlusten. Hochwertige Edelstahlausführung und Doppel-Sitz-Kugelhahn bieten Zuverlässigkeit und lange Lebensdauer. Entwickelt und gebaut nach NFPA 1964 sowie UNE EN 15182-1 / EN 15182-2 Typ 2.

Hauptmerkmale

• Patentiertes RYLSTATIC®-System erzeugt ein gleichmäßiges Wassernebelbild mit kleineren Tropfen und geringerem Reibungsverlust.
• Konstanter Durchfluss über einen weiten Druckbereich für vorhersehbare Leistung.
• Wartungsarmer Kugelhahn aus Edelstahl mit Doppel-Sitz und leicht bedienbarem OPEN/CLOSE-Handgriff.
• Edelstahl-Sieb am Zulauf schützt vor Fremdkörpern.
• Lasergravierte Kennzeichnungen auf eloxiertem Aluminium für Durchflusswähler und Muster- ring, langlebig und gut lesbar.
• Chargennummer auf jeder Düse für Rückverfolgbarkeit.

Durchflusseinstellungen
Optimale Strahlqualität bei 50 PSI (3,5 bar) bis 100 PSI (7 bar). Erhältlich in vier Modellen mit über 40 Durchfluss-/Druckkonfigurationen. Mit FLUSH-Modus zum Ausschwemmen von Ablagerungen und Vermeiden von Musterstörungen oder Durchflussminderung.

Strahlbild
Das Strahlbild wird durch Drehen des Stoßfängers von Full Fog (Schutz) über Narrow Fog bis Straight Stream eingestellt. Der Stoßfänger besitzt einen erhöhten Absatz zur Erkennung von Narrow Fog bei schlechter Sicht. RYLSTATIC®-Nebel liefert eine breitere Schutzfläche mit kleineren Tropfen und weniger Reibungsverlust im Vergleich zu herkömmlichen Systemen.

Absperrventil
Kugelhahn aus Edelstahl mit Doppel-Sitz und doppelt angetriebenem Schaft widersteht Wasserschlägen und erhöht die Haltbarkeit. Leichtgängiger OPEN/CLOSE-Handgriff ermöglicht einfache Bedienung und geringen Wartungsaufwand.

Edelstahl-Zulaufsieb
Ein internes Edelstahlsieb im Zulauf verhindert das Eindringen von Fremdmaterialien und reduziert das Risiko von Schäden oder Ausfällen im Betrieb.

Ringbeschriftungen & Chargennummer
Durchflusswähler und Muster- ring sind lasergraviert auf eloxiertem Aluminium für dauerhafte Lesbarkeit. Jede Düse ist mit einer Chargennummer versehen zur Rückverfolgbarkeit.

Zulaufoptionen

• NST/NH weiblich
• NPSH/IPT weiblich
• BSP weiblich

Optionale Kupplungen auf Anfrage: STORZ, BARCELONA UNE 23400, DSP/GUILLEMIN, UNI, NOR, GOST. Der schwenkbare Zulauf erlaubt kontinuierliche Rotation bei angeschlossener Zuleitung.

Schaum
Kann mit optionaler Schaumeinheit genutzt werden; kompatibel mit vormischten Schäumen und Inline-Ejektoren.

Zulassungen und Normen
Entspricht NFPA 1964. Hergestellt in einem ISO9001-zertifizierten Werk. EN15182-1 & EN15182-2 Typ-2 Selbstzertifikat auf Anfrage erhältlich.

Wartung und Service
Geringer Wartungsaufwand, wenn regelmäßig mit sauberem Wasser nach Einsatz mit Schaum oder kontaminiertem Wasser gespült. Wartungskits verfügbar.

Technische Spezifikationen

• Modellfamilie: VIPER® Spartan
• Betriebsdruckbereich: 50 PSI (3,5 bar) bis 100 PSI (7 bar)
• Verfügbare Varianten: 4 Modelle mit über 40 Durchfluss-/Druckkonfigurationen
• Durchflussregelung: Konstantdurchflussdüse mit FLUSH-Modus
• Nebelsystem: RYLSTATIC® patentiertes Nebelmuster (einheitliche Nebel, kleinere Tropfen, reduzierte Reibungsverluste)
• Musteranpassung: Stoßfänger drehbar von Full Fog zu Narrow Fog zu Straight Stream; Absatz zur Narrow Fog-Erkennung
• Ventil: Kugelhahn aus Edelstahl, Doppel-Sitz, doppelt angetriebene Welle, OPEN/CLOSE-Handgriff
• Zulaufschutz: internes Edelstahlsieb
• Beschriftungen: lasergraviert auf eloxiertem Aluminium
• Rückverfolgbarkeit: Chargennummer auf jeder Düse
• Standardanschlüsse: NST/NH weiblich, NPSH/IPT weiblich, BSP weiblich
• Optionale Kupplungen: STORZ, BARCELONA UNE 23400, DSP/GUILLEMIN, UNI, NOR, GOST (auf Anfrage)
• Schwenkbarer Zulauf: erlaubt kontinuierliche Rotation im Anschluss
• Schaumkompatibilität: optionales Schaumrohr; kompatibel mit Vormischung und Inline-Ejektoren
• Normen & Zulassungen: NFPA 1964 konform; Produktion ISO9001; EN15182-1 & EN15182-2 Typ-2 Selbstzertifikat verfügbar
• Wartung: minimal; nach Schaum-/kontaminiertem Wassereinsatz spülen; Wartungskits verfügbar
