Balanset-1A: Tragbares Auswuchtgerät und Schwingungsanalysator
Das Balanset-1A ist ein kompaktes, mobiles Zweikanalsystem, das für das dynamische Auswuchten starrer Rotoren in ihren eigenen Lagern (Betriebsauswuchten) und für die tiefgehende Schwingungsdiagnose entwickelt wurde.
Wir haben diese Lösung als kostengünstige, aber leistungsstarke Alternative zu teuren Auswuchtständen konzipiert. Das Gerät wird über USB an jeden Standard-Windows-Laptop angeschlossen und verwandelt ihn in eine professionelle Schwingungsauswuchtstation. Die intuitive Software übernimmt automatisch alle komplexen Berechnungen, sodass das Hochpräzisionswuchten sowohl für erfahrene Schwingungsexperten als auch für Techniker mit minimaler Schulung zugänglich ist.


Hauptfunktionen (Key Capabilities)


1. Dynamisches AuswuchtenFühren Sie das Auswuchten in einer oder zwei Ebenen mit hoher Präzision durch.

• Automatisierte Berechnungen: Die Software berechnet das exakte Gewicht und die Position der Ausgleichsgewichte. Sie bewertet automatisch die Restunwucht nach ISO 1940-Standards.
• Serienproduktionsmodus: Einzigartige Funktion zum Auswuchten von Chargen identischer Rotoren. Durch das Speichern von Einflusskoeffizienten können Sie nachfolgende Rotoren in einem einzigen Durchgang ohne Testgewichte auswuchten, was die Produktion erheblich beschleunigt.
• Vielseitigkeit: Ideal für das Betriebsauswuchten (vor Ort) und auch als Messsystem für kundenspezifische Auswuchtstände (einschließlich Soft-Bearing/Resonanz-Stände) verwendbar.

2. Schwingungsanalyse (Vibrometer-Modus)Erkennen Sie mechanische Fehler, bevor sie zum Ausfall führen.

• Umfassende Analyse: Misst Schwinggeschwindigkeit, -beschleunigung und -weg (Wegamplitude).
• Erweiterte Diagnose: Bietet FFT-Spektrumanalyse, Zeitbereichs-Wellenformdiagramme und Oberschwingungsüberwachung. Dies hilft bei der Identifizierung von Problemen wie Fehlausrichtung, mechanischer Lockerheit, Lagerdefekten und Getriebeproblemen.

Technische Daten
Das Balanset-1A liefert die für ernsthafte industrielle Aufgaben erforderliche Genauigkeit:

• Kanäle: 2 Schwingungskanäle 1 Drehzahlkanal (Tachometer).
• Schwinggeschwindigkeitsbereich: 0,02 – 80 mm/s.
• Frequenzbereich: 5 – 550 Hz.
• Drehzahlbereich: 100 – 100.000 U/min.
• Phasenmessgenauigkeit: ±1.
• Konnektivität: USB-Schnittstelle (Windows PC/Laptop).

Anwendungsbereiche
Das System ist universell einsetzbar für eine breite Palette rotierender Maschinen in verschiedenen Branchen:

• Industrieventilatoren & Gebläse: HLK-Systeme (HVAC), Absaugventilatoren, Zyklone.
• Landwirtschaft: Mulcher, Schlegelmäher, Mähdrescher-Rotoren/Häcksler, Schnecken.
• Produktionsmaschinen: Spindeln, Brecher, Zentrifugen, Schleifscheiben.
• Motoren & Pumpen: Elektromotoren, Generatoren, Pumpenlaufräder.

Lieferumfang

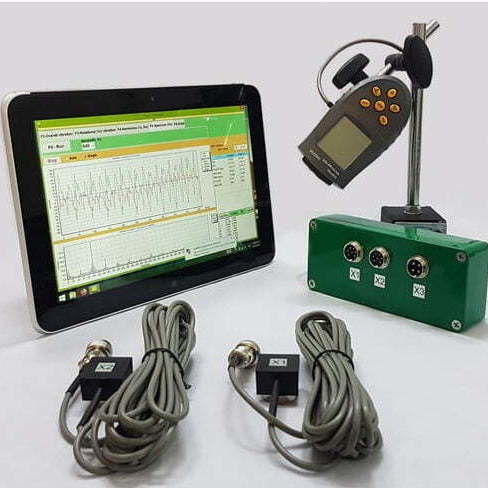

Das Balanset-1A wird als komplettes „Turnkey“-Kit in einem robusten Transportkoffer geliefert:

• Messeinheit (USB-Schnittstelle).
• 2x Schwingungssensoren (Beschleunigungssensoren) mit Magnethaltern.
• Lasertachometer (Drehzahl-/Phasensensor) mit Magnetstativ.
• Digitalwaage (zum präzisen Wiegen der Ausgleichsgewichte).

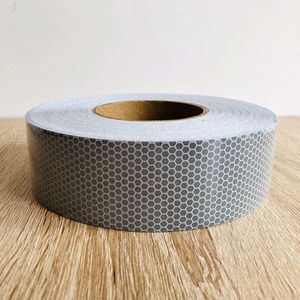

• Reflexionsband & kompletter Kabelsatz.
• Software (auf USB-Stick)
