Schwingungsanalysator Balanset-1A OEM

tragbarmit Datenerfassungdigital

Balanset-1A OEM, das Basisset des Balanset-1A, ist ein mobiles Auswuchtgerät und Zweikanal-Schwingungsanalysator zum Auswuchten vor Ort – dasselbe Gerät und dieselbe Software wie das Full Kit – für Hersteller von Mulchern, Mähern und Ventilatoren, die ihren eigenen Auswuchtstand bauen.
Arbeitet per USB mit Ihrem Windows-Laptop – Laptop nicht im Lieferumfang (Windows 7/8/10/11, 32 oder 64 Bit, ein freier USB-Anschluss). Stativ, Waage und Koffer sind nicht enthalten – sie gehören zum Full Kit.
Für Hersteller von Auswuchtmaschinen, Integratoren sowie Werkstätten oder Händler mit eigenem Stativ, eigener Waage und eigenem Koffer.
Anwendungen in der Landwirtschaft

• Messsystem für Ihren eigenen Auswuchtstand für Mulcher- und Schlegelmäherrotoren
• Toleranzprüfung von Rotoren nach ISO 21940-11 vor der Auslieferung
• Auswuchten vor Ort von Strohhäckslern, Dreschtrommeln, Förderschnecken, Ventilatoren und Mühlen

Wichtigste technische Daten

• Kanäle: 2 für Schwingung + 1 für Drehzahl · Ausgleichsebenen: 1 oder 2
• Rotordrehzahl: 100–100.000 U/min
• Schwingungsbereich: 0,02–80 mm/s RMS
• Frequenzbereich: 5–1000 Hz (Auswuchten und FFT); Amplitudenfehler ≤10 % bei 5–550 Hz, bis 20 % bei 550–1000 Hz
• Phasengenauigkeit: ±1° · Genauigkeit der RMS-Schwinggeschwindigkeit: ±(0,1 mm/s + 10 %)
• Gesamtgenauigkeit: 5 % vom Messbereichsendwert
• Sensorkabel: 5 m (optional 10 m) · Versorgung: USB 5 V DC · IP54 · Gewicht: ca. 1,5 kg (OEM-Paket)
• Normen: ISO 21940-11 (Auswuchten), ISO 20816 (Schwingungsbewertung)

Lieferumfang OEM-Set

• USB-Interfaceeinheit Balanset-1A

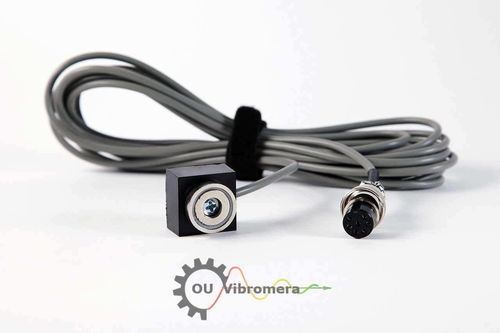

• 2 Schwingungssensoren
• Optischer Laser-Tachometer und Reflexband
• Windows-Auswuchtsoftware auf USB-Stick

So funktioniert es

• 1. Aufbau: Sensoren an den Lagergehäusen, Reflexband auf dem Rotor, Laser-Tachometer auf das Band ausgerichtet.
• 2. Ausgangslauf: Die Software erfasst 1×-Amplitude und Phase als Ausgangswert.
• 3. Testgewichtsläufe in Ebene 1, dann in Ebene 2; die Software berechnet die Einflusskoeffizienten.
• 4. Ausgleich: berechnete Gewichte unter den angegebenen Winkeln anschweißen oder anschrauben, dann die Restunwucht mit dem zulässigen Wert nach ISO 21940-11 vergleichen.

Hersteller: VIBROMERA, Porto, Portugal (seit 2017) · 2 Jahre Garantie · Rechnung mit ausgewiesener MwSt. · weltweiter Versand mit UPS und DHL (DAP) · kostenloser Support per E-Mail und im Forum · vibromera.eu/de/ · vibromera.de
