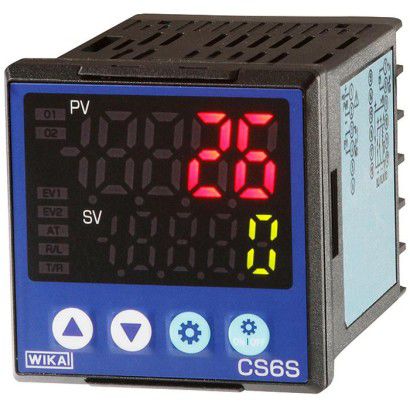

Digitaler Temperaturregler CS6x

Die kompakten PID-Temperaturregler der Typenreihe CS6x dienen zum Anzeigen, Regeln und Überwachen von Temperaturen. Die PID-Temperaturregler verfügen über einen Multifunktionseingang für Widerstandsthermometer, Thermoelemente und Standardsignale, d. h. die Konfiguration des Sensoreingangs ist einstellbar. Dadurch erhöht sich die Flexibilität des Reglers wesentlich, eine Lagerhaltung wird vereinfacht. Ein Alarmausgang zur Istwertüberwachung ist ebenfalls serienmäßig vorhanden. Die Regelparameter des PID-Temperaturreglers sind in weiten Bereichen einstellbar. Eine Selbstoptimierung, die das Finden der optimalen Regelparameter erleichtert, kann aktiviert werden. Der Regelausgang des PID-Reglers wird wahlweise ausgeführt als Relais (für langsame Regelungen), als Logikpegel zur Ansteuerung von elektronischen Halbleiterrelais (für schnelle Regelungen und hohe Stromlasten) oder als stetiger Ausgang 4 ... 20 mA. Die Hysterese ist verfügbar bei On-/Off-Regelverhalten. Optional sind für die PID-Temperaturregler der Typen CS6x ein 2. Alarmausgang zur Istwert- und Regelschleifenüberwachung und ein Heizungsdefektalarm zur Stellgrößenüberwachung oder alternativ ein 2. Regelausgang verfügbar. Ebenso ist eine serielle Schnittstelle RS-485 möglich. Überdies ist für diese Typenreihe optional auch diverses Zubehör, wie z. B. Klemmenabdeckungen oder Stromwandler erhältlich. Die Schutzart des PID-Reglers ist frontseitig IP66 und rückseitig IP00 (nach IEC 60529/EN 60529). Der Istwert der Messung wird in Rot, der Sollwert in Grün jeweils 5-stellig mit einer 7-Segment-LED-Anzeige angegeben. Anwendungen des PID-Temperaturreglers Anlagen- und Industrieofenbau Prozess- und Verfahrenstechnik
