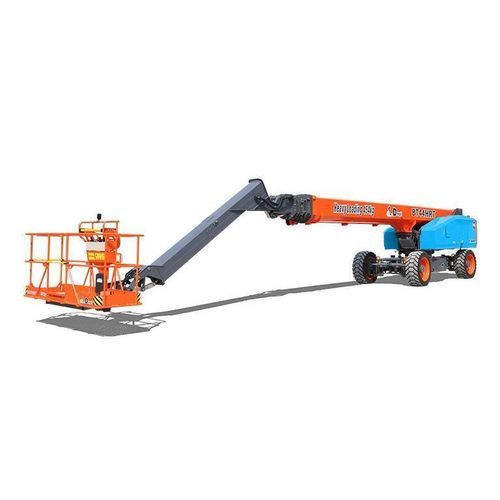

Hebebühne mit Eigenantrieb BT44HRT

elektrischmit 4-Rad-Antrieb

Produktübersicht

• Entwickelt von TEUPEN, dem deutschen F&E‑Zentrum von DINGLI;
• Modulares Design horizontal & vertikal, 85 % gemeinsame Komponenten über die gesamte Produktreihe; Elektro-/Diesel-/Hybridmodelle auf derselben Plattform entwickelt;
• Patentierte Ein-Tasten-Achsausdehnung in situ mit Allradantrieb und Lenkung; Achsausdehnung & -einfahrt in beengten Räumen;
• Bis zu 40% höhere Arbeitseffizienz im Vergleich zu gleichwertigen Maschinen der Branche;
• Cat3-Sicherheitsarchitektur mit voller Redundanz von elektronischer Steuerungssoftware & -hardware;
• Jib mit 230° Schwenk, rückhakelbar für Containertransport;
• Ausgestattet mit modularer Hochvoltbatterie 360V 150–180Ah und einem universellen Range Extender, der die Batterie lädt, wenn keine externe Stromversorgung vorhanden ist.

Abmessungen
Max. Arbeitshöhe: 44.44m / 146ft
Max. Plattformhöhe: 42.44m / 139ft 3in
Max. Einsatzreichweite(+0.6m): 25.60m / 83ft 12in
Max. Plattformreichweite: 25.00m / 82ft
Max. Überfahrhöhe: /
Max. Abtieftiefe: /
Gesamtlänge (eingefahren): 17.00m / 55ft 9in
Gesamtbreite (Achse ausgefahren): 4.17m / 13ft 8in
Gesamtbreite (Achse eingefahren): 2.44m / 8ft
Gesamthöhe (eingefahren): 2.83m / 9ft 3in
Transportmaß (L×B×H): 11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
Plattformmaß (L×B): 2.44m×0.91m / 8ft×2ft 11in
Plattformhöhe: /
Drehteller-Überstand (Achse ausgefahren): 1.39m / 4ft 7in
Drehteller-Überstand (Achse eingefahren): 2.28m / 7ft 6in
Bodenfreiheit (eingefahren/angehoben): 0.40m / 1ft 4in
Radstand (Achse ausgefahren): 4.07m / 13ft 4in
Radstand (Achse eingefahren): 4.27m / 14ft
Reifen: 445/50/D710

Leistung
S.W.L (Unrestricted/Restricted): 300kg/454kg / 661lb/1000lb
Max. Besatzung: 3
Steigfähigkeit: 0.45
Fahrgeschwindigkeit (eingefahren): ≯ 6.0km/h / ≯ 3.73mph
Fahrgeschwindigkeit (angehoben): ≯ 1.1km/h / ≯ 0.68mph
Max. Arbeitsschieflage (X/Y): 5°/5°
Turmdrehung: 360° kontinuierlich
Plattformdrehung: 180°
Jib-Bewegung: 230°
Max. Hauptarmwinkel: 75°
Wendekreis - Achse ausgefahren (Innen/Außen): 2.99m/5.41m / 9ft 10in/17ft 9in
Wendekreis - Achse eingefahren (Innen/Außen): 8.27m/10.85m / 27ft 1in/35ft 7in

Gewicht
Gesamtgewicht: 23000kg / 50706lb

Antrieb/Leistung
Dieselmotor: /
Range Extender Motor: Kubota D1105 / 18.2kW
Kraftstofftank (Diesel): 100L / 26gal
Hydrauliktank: 230L / 60gal
Notstromsystem: 12V
Lithium-Batterie: 358.4V / 173Ah
Ladegerät: 358.4V / 32A
Pumpenmotor: 360VDC / 30kW

Technische Daten

• Modell: BT44HRT
• Serie: T Series
• Max. Arbeitshöhe: 44.44m / 146ft
• Max. Plattformhöhe: 42.44m / 139ft 3in
• Max. Reichweite: 25.60m (Betriebsbereich +0.6m) / 83ft 12in
• Plattformkapazität (S.W.L): 300kg (unrestricted) / 454kg (restricted)
• Max. Besatzung: 3
• Gesamtgewicht: 23000kg
• Achsausdehnungs-/Retraktionsfunktion: patentierte Ein-Tasten-Achsausdehnung in situ mit Allradantrieb und Lenkung
• Jib-Bewegung: 230° (rückhakelbar für Containertransport)
• Batterie: 358.4V / 173Ah Lithium; optionale modulare 360V 150–180Ah Batterien mit universellem Range Extender
• Range Extender Motor: Kubota D1105 (18.2kW)
• Fahrgeschwindigkeit (eingefahren): bis zu 6.0 km/h
• Turmdrehung: kontinuierlich 360°
