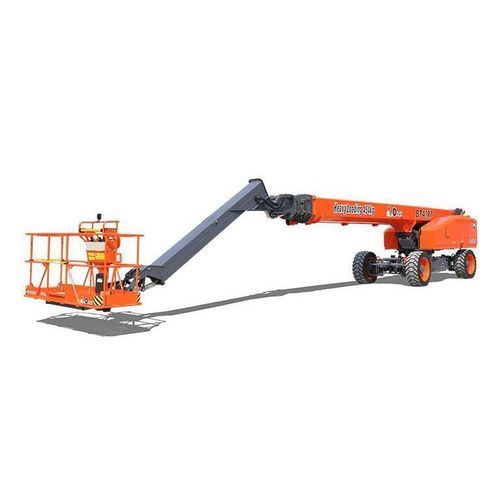

Hebebühne mit Eigenantrieb BT41RT

elektrischmit 4-Rad-Antrieb

Übersicht

• Entwickelt von TEUPEN, dem deutschen F&E‑Zentrum von DINGLI.
• Modulares Design in horizontaler und vertikaler Richtung mit 85 % gemeinsamen Komponenten innerhalb der Baureihe; Elektro-, Diesel- und Hybridvarianten auf derselben Plattform.
• Patentierte Ein-Tasten-Achserweiterung sowie Allradantrieb und Lenkung für Manöver in engen Räumen.
• Ausleger mit 230° Schwenkbereich; kann für den standardisierten Containertransport arretiert werden.
• Cat‑3 Sicherheitsarchitektur mit Redundanz von elektronischer Steuer‑Hardware und -Software.
• Ausgestattet mit Deutz TD2.9 L4 Diesel‑Motor, 55,4 kW; Steigfähigkeit bis 45 %.

Produkttyp

• T Series
• Modell: BT41RT

Produktparameter
Abmessungen
Max. Arbeitshöhe: 41,54 m / 136 ft 3 in
Max. Plattformhöhe: 39,54 m / 129 ft 9 in
Max. Einsatzreichweite (+0,6 m): 24,10 m / 79 ft 1 in
Max. Plattformreichweite: 23,50 m / 77 ft 1 in
Gesamtlänge (eingefahren): 16,50 m / 54 ft 2 in
Gesamtbreite (Achse ausgefahren): 4,17 m / 13 ft 8 in
Gesamtbreite (Achse eingefahren): 2,44 m / 8 ft
Gesamthöhe (eingefahren): 2,83 m / 9 ft 3 in
Transportgröße (L×B×H): 11,17 m×2,44 m×2,83 m / 36 ft 8 in×8 ft×9 ft 3 in
Plattformgröße (L×B): 2,44 m×0,91 m / 8 ft×2 ft 12 in
Wenderadius Heck (Achse ausgefahren/eingefahren): 1,39 m / 2,28 m
Bodenfreiheit (eingefahren/ausgefahren): 0,40 m / 1 ft 4 in
Radstand (Achse ausgefahren/eingefahren): 4,07 m / 4,27 m
Reifen: 445/50/D710

Leistung
S.W.L (Unrestricted/Restricted): 300 kg / 454 kg (661 lb / 1000 lb)
Max. Personen: 3
Steigfähigkeit: 45 %
Fahrgeschwindigkeit (eingefahren): ≤ 6,0 km/h / ≤ 3,73 mph
Fahrgeschwindigkeit (ausgefahren): ≤ 1,1 km/h / ≤ 0,68 mph
Max. Arbeitsneigung (X/Y): 5° / 5°
Turmdrehung: 360° kontinuierlich
Plattformdrehung: 180°
Jib‑Bewegung: 230°
Max. Hauptarmwinkel: 75°
Wendekreis - Achse ausgefahren (innen/außen): 2,99 m / 5,41 m
Wendekreis - Achse eingefahren (innen/außen): 8,27 m / 10,85 m

Gewicht
Gesamtgewicht: 21300 kg / 46958 lb

Antrieb
Dieselmotor: Deutz TD2.9 L4 — 55,4 kW
Dieseltank: 150 L / 39 gal
Hydrauliktank: 230 L / 60 gal
Notstromversorgung: 12V

Technische Spezifikationen

• Modell: BT41RT (T Series)
• Max. Arbeitshöhe: 41,54 m
• Max. Plattformhöhe: 39,54 m
• Max. Einsatzreichweite (+0,6 m): 24,10 m
• Max. Plattformreichweite: 23,50 m
• Gesamtlänge (eingefahren): 16,50 m
• Gesamtbreite (Achse ausgefahren/eingefahren): 4,17 m / 2,44 m
• Gesamthöhe (eingefahren): 2,83 m
• Transportgröße: 11,17 m × 2,44 m × 2,83 m
• Plattformgröße: 2,44 m × 0,91 m
• Wenderadius Heck (ausgefahren/eingefahren): 1,39 m / 2,28 m
• Bodenfreiheit (eingefahren/ausgefahren): 0,40 m
• Radstand (ausgefahren/eingefahren): 4,07 m / 4,27 m
• Reifen: 445/50/D710
• S.W.L (Unrestricted/Restricted): 300 kg / 454 kg
• Max. Personen: 3
• Steigfähigkeit: 45 %
• Fahrgeschwindigkeit (eingefahren/ausgefahren): ≤ 6,0 km/h / ≤ 1,1 km/h
• Turmdrehung: 360° kontinuierlich; Plattformdrehung: 180°
• Jib‑Bewegung: 230°; Max. Hauptarmwinkel: 75°
• Gesamtgewicht: 21300 kg
• Dieselmotor: Deutz TD2.9 L4, 55,4 kW
• Dieseltankkapazität: 150 L; Hydrauliktankkapazität: 230 L
• Notstromversorgung: 12V
