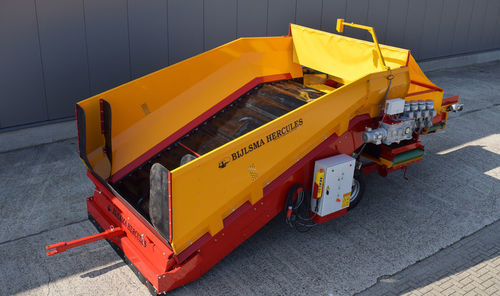

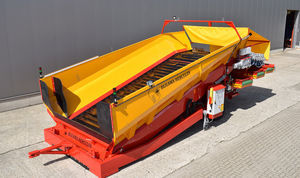

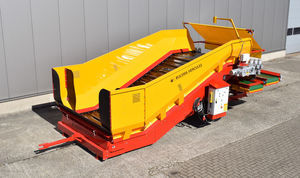

Tolva de recepción de cebollas BSB 4124

móvil

Diseño funcional y funcionamiento
La construcción basculante del suelo móvil garantiza una transición dosificada entre la tolva de recepción y el limpiador de producto. El suelo móvil consta de dos cadenas de rodillos muy pesadas con soportes transversales; una tela de poliéster-nylon montada sobre las tablillas mejora el transporte. El suelo se acciona mediante un motor eléctrico montado directamente sobre la caja de engranajes para una transmisión de potencia eficiente. La velocidad del suelo es ajustable mediante un variador de frecuencia. Existe la opción de regulación automática de capacidad, formada por un sensor ultrasónico de espesor de capa conectado a un PLC.

Equipamiento estándar

• Chasis sólido con puntos de montaje para un limpiador de producto.
• Reductores equipados con transmisión directa.
• Refrigeración del motor separada para asegurar un enfriamiento adecuado a todas las velocidades y condiciones.
• Suelo móvil con travesaños de 2.000 mm de ancho recubiertos por tela de poliéster-nylon; travesaños montados en cadenas pesadas de 4 pulgadas a ambos lados.
• Placas de desgaste de acero inoxidable debajo de los sellos laterales para optimizar la vida útil del suelo móvil.
• Panel frontal ajustable en altura para una entrada flexible de cultivos.
• Doble sellado con solapas de goma para evitar derrames en la entrada.
• Rejillas de visualización en los paneles laterales para observar el nivel del producto.
• Control remoto con encendido/apagado, parada de emergencia y mando giratorio para ajustar la velocidad del suelo.
• Grandes neumáticos para el transporte de la tolva por el patio.
• Sistema BLC Line Module.

Opciones

• Control automático de capacidad (ACR).
• Lubricación automática de cadenas.
• Solapa de sellado de goma frontal hacia el suelo.
• Luz de entrada: 2 luces LED (4 LED cada una) que permanecen encendidas cuando la tolva está en funcionamiento.
• Variante de luz de entrada: las luces se apagan cuando el remolque basculante está correctamente situado en la tolva.
• Dispositivo dosificador DH para cebollas.
• Control por frecuencia en el dosificador DH para cebollas.
• Cobertura frontal ajustable con tela y dispositivo de sujeción por cable con muelle.
• Cobertura frontal de 3 paneles.
• Cinta transversal (AFB 330-70) montada directamente detrás de la tolva de recepción.
• Cinta de avance TKB, 1.300 mm de longitud, incluyendo variador de frecuencia.

Tabla de datos del producto
Modelo | BSB 4120 | BSB 4124
Ancho de entrada | 3.100 mm | 3.100 mm
Altura de entrada | 750 - 910 mm | 750 - 910 mm
Longitud del suelo | 4.100 mm | 4.100 mm
Ancho del suelo | 2.000 mm | 2.400 mm
Velocidad del suelo | 0,13 - 5,23 m/min. | 0,13 - 5,23 m/min.
Volumen | 12,6 m³ | 13,4 m³
Capacidad | 60 toneladas/hora | 60 toneladas/hora
Accionamiento | 2,2 kW | 2,2 kW
Longitud (sin limpiador) | 6.350 mm | 6.350 mm
Ancho | 3.180 mm | 3.310 mm
Altura (sin soporte para ACR) | 2.800 mm | 2.800 mm

Especificaciones técnicas

• Modelo: BSB 4120 y BSB 4124 (serie BSB)
• Ancho de entrada: BSB 4120 = 3.100 mm; BSB 4124 = 3.100 mm
• Altura de entrada: BSB 4120 = 750 - 910 mm; BSB 4124 = 750 - 910 mm
• Longitud del suelo: 4.100 mm (ambos)
• Ancho del suelo: BSB 4120 = 2.000 mm; BSB 4124 = 2.400 mm
• Velocidad del suelo: 0,13 - 5,23 m/min. (ambos)
• Volumen: BSB 4120 = 12,6 m³; BSB 4124 = 13,4 m³
• Capacidad: 60 toneladas/hora (ambos)
• Potencia de accionamiento: 2,2 kW (ambos)
• Longitud (sin limpiador): 6.350 mm (ambos)
• Ancho: BSB 4120 = 3.180 mm; BSB 4124 = 3.310 mm
• Altura (sin soporte para ACR): 2.800 mm (ambos)
• Suelo móvil: dos cadenas de rodillos pesadas con soportes transversales y tela polyester-nylon sobre las tablillas
• Accionamiento: motor eléctrico montado directamente en la caja de engranajes; velocidad ajustable mediante variador; regulación automática de capacidad opcional con sensor ultrasónico y PLC
• Características constructivas: placas de desgaste de acero inoxidable bajo los sellos laterales; doble solapa de goma en la entrada; rejillas de visualización en los paneles laterales; panel frontal regulable en altura
• Movilidad: grandes neumáticos para el transporte
