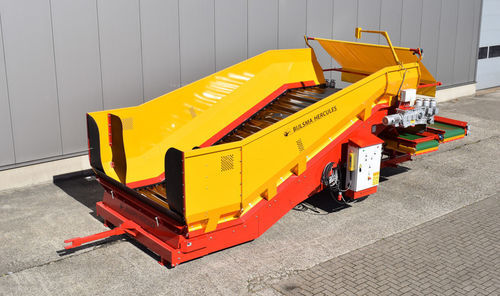

Tolva de recepción de descarga BSB 5124 HS

móvil

Detalles especialmente prácticos
La construcción de plegado en el lado de descarga del fondo móvil garantiza una transición dosificada entre la tolva de recepción y el limpiador de producto. El fondo móvil consta de dos cadenas de rodillos muy resistentes con aletas transversales montadas entre ellas. Como la lona de poliéster-nailon se monta con exceso de longitud sobre las aletas, se produce un efecto de arrastre favorable. Además, las tolvas de recepción cuentan con una sección horizontal de 1.000 mm. Esto incrementa el volumen y permite una recepción sin problemas desde volquetes o camiones cuyo punto de giro de la caja no está completamente en la parte trasera.

Equipamiento de serie

• Estructura base pesada con opción estándar para montar el limpiador.
• Doble transmisión al eje motriz de las cadenas del fondo en el modelo BSB 5124. Los reductores están equipados con transmisión directa y refrigeración del motor separada.
• El fondo móvil está formado por perfiles tubulares de 2.000 mm o 2.400 mm de ancho, cubiertos con lona de poliéster-nailon.
• Secciones huecas montadas a ambos lados sobre una resistente cadena inferior pesada de 4 pulgadas.
• Alfombrilla de fondo con placas de desgaste de acero inoxidable bajo los sellos laterales para optimizar la vida útil.
• Panel frontal ajustable en altura para una entrada flexible del cultivo.
• Doble sellado con solapas de goma para evitar derrames durante la entrada.
• Rejillas de visualización en los paneles laterales para observar el nivel del producto.
• Control remoto con pulsador de encendido/apagado, parada de emergencia y mando giratorio con escala para ajustar la velocidad del fondo.
• Ruedas grandes para facilitar el transporte de la tolva de recepción.
• Sistema de módulos BLC Line Module System.

Opciones

• Regulación automática de capacidad (ACR).
• Lubricación automática de cadenas.
• Revestimiento de goma en la parte frontal de la tolva hasta el nivel del fondo.
• Luz de acceso: 2 unidades LED con 4 LEDs, luz encendida de forma continua cuando la tolva de recepción está activada.
• Unidad dosificadora DH.
• Variador de frecuencia en la unidad dosificadora DH.
• Revestimiento frontal ajustable con dispositivo de sujeción de cable, muelle y lona.
• Paneles para cerrar la parte frontal de la canaleta de entrada (tres paneles).
• Puertas en los paneles laterales de la tolva (I + D) operadas manualmente.
• Aleta lateral hidráulica abatible, hasta 3 m desde la entrada.
• Transportador transversal (AFB 330-70), montado directamente detrás de la tolva de recepción.
• Transportador de adquisición TKB, 1.300 mm de longitud, cuadro de control de la tolva incluido.

Datos técnicos (tabla)
Modelo | BSB 5120 | BSB 5124
Ancho de entrada | 3.100 mm | 3.100 mm
Altura de entrada | 750 - 910 mm | 750 - 910 mm
Longitud del fondo | 5.100 mm | 5.100 mm
Ancho del fondo | 2.000 mm | 2.400 mm
Velocidad del fondo | 0,13 - 5,23 m/min. | 0,13 - 5,23 m/min.
Volumen | 16,5 m³ | 17,6 m³
Capacidad | 70 toneladas/hora | 80 toneladas/hora
Transmisión | 2,2 kW | 2 x 2,2 kW
Longitud (sin limpiador) | 7.350 mm | 7.350 mm
Ancho | 3.180 mm | 3.310 mm
Altura (sin soporte para ACR) | 2.800 mm | 2.800 mm

Especificaciones técnicas

• Modelos: BSB 5120 HS y BSB 5124 HS
• Ancho de entrada: 3.100 mm
• Altura de entrada: 750 - 910 mm
• Longitud del fondo: 5.100 mm
• Ancho del fondo: 2.000 mm (BSB 5120) / 2.400 mm (BSB 5124)
• Velocidad del fondo: 0,13 - 5,23 m/min.
• Volumen: 16,5 m³ (BSB 5120) / 17,6 m³ (BSB 5124)
• Capacidad: 70 t/h (BSB 5120) / 80 t/h (BSB 5124)
• Transmisión: 2,2 kW (BSB 5120) / 2 x 2,2 kW (BSB 5124)
• Longitud sin limpiador: 7.350 mm
• Ancho total: 3.180 mm (BSB 5120) / 3.310 mm (BSB 5124)
• Altura total (sin soporte para ACR): 2.800 mm
