Sensor de siembra con función de conteo Seed Master Integra

con alarma automática de limpiezapara la siembra

Resumen

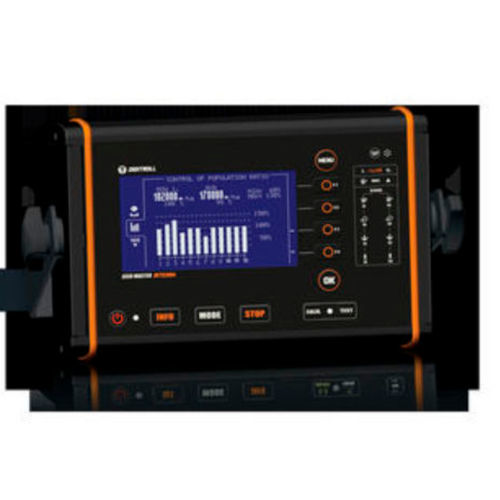

Seed Master Integra es un monitor multicanal de flujo de semillas y de fertilizante granular para sembradoras neumáticas y planters. Muestra conteo de semillas, densidad, nivel de tolva, rpm del ventilador y permite regulación de pasadas. El equipo procesa y muestra hasta 128 hileras simultáneamente en una pantalla gráfica retroiluminada de 4,7". Dos puertos i-LiNE permiten monitorizar tasas de aplicación separadas para semilla y fertilizante. La operación se realiza mediante teclas directas, teclas rápidas y LED de control.

Características del sistema

• Monitorización de flujo/verificación de bloqueo de semillas para hasta 3 productos en sembradoras neumáticas y algunas mecánicas
• Conteo de semillas, control de flujo y detección de bloqueo de fertilizante/insecticida en planters
• Programa de control de siembra para planters hasta 24 hileras de semilla + 24 hileras de fertilizante/insecticida
• Calibración en marcha de la densidad esperada de semilla/ fertilizante
• Seguimiento de velocidad manual o automático
• Regulación de pasadas (simbétrica o asimétrica)
• Control de posición final de motor/actuador de cierre de hilera
• Visualización de nivel de tolva con alarma de bajo nivel
• Dos canales de detector de rotación (uno con visualización numérica para p. ej. rpm del ventilador)
• Detección y visualización de atascos o acumulación de polvo en sensores
• Idiomas soportados: inglés, francés, alemán, húngaro, polaco, rumano, ruso, serbio, español, turco

Captores de bloqueo de semilla (DS4000i) - Características

• Optomodulos DS4000i para detección de flujo/ bloqueo de semilla
• Fotosensores con 4 elementos infrarrojos para detectar semillas pequeñas (p.ej. colza)
• Conexión lineal e intercambiabilidad hasta 128 hileras
• Calibración en marcha de la densidad esperada de semilla
• Disponible para mangueras de aire de 25–35 mm de diámetro
• Apertura rápida sin herramientas para limpieza

Captores de bloqueo de fertilizante (DSGR4000i) - Características

• Detección de flujo/ bloqueo de fertilizante granular (DSGR4000i)
• Conexión lineal hasta 128 hileras
• Calibración de la densidad esperada de fertilizante
• Disponible para mangueras de aire de 25–35 mm de diámetro
• Detección de partículas con 4 elementos infrarrojos

Componentes del sistema

• Monitor: Seed Master Integra
• Sensor de bloqueo de semilla: DS4000i
• Sensor de bloqueo de fertilizante: DSGR4000i
• Módulo de velocidad: DA 02i (receptor de señal de rueda)

Aplicaciones típicas y ventajas

• Sembradoras combinadas que aplican semillas y fertilizante granular a diferentes tasas
• Sembradoras neumáticas con más de 64 hileras (monitoriza hasta 128 hileras)
• Planters que requieren control por fotosensor y funciones adicionales de regulación
• Operación prolongada entre limpiezas gracias a la compensación automática de polvo y alarma de limpieza

Especificaciones técnicas

• Pantalla: LCD gráfico de alto contraste 4,7" con retroiluminación LED
• Teclas suaves: 4; teclas rápidas: 7
• Tensión de funcionamiento: 10–16 VCC
• Temperatura de funcionamiento: -20 a +70 °C; almacenamiento: -30 a +80 °C
• Protecciones: protección contra sobrecorriente e inversión de polaridad
• Dimensiones (A x H x P): 225 x 140 x 35 mm
• Tipo de sensor: célula fotoeléctrica/optomódulo; elementos ópticos: 4 pares / 4 infrarrojos
• Tamaño de objeto detectable: aprox. 1–2 mm (depende de velocidad y estado de polvo)
• Velocidad máxima detectable: hasta aprox. 25 m/s
• Detección: procesamiento digital de señal; compensación automática de polvo y alarma de limpieza
• Rendimiento: procesa y muestra hasta 128 hileras; admite monitorización de hasta 3 productos; detección de bloqueo en segundos
