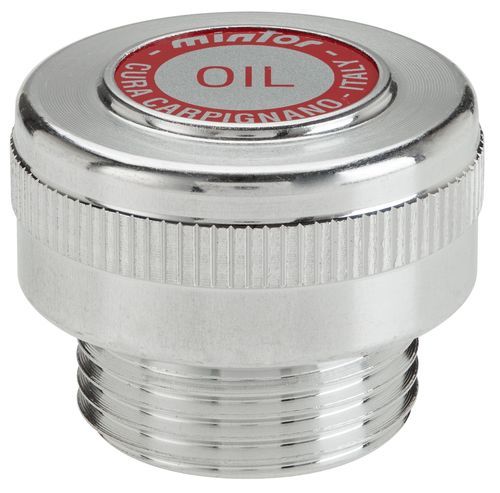

Tapón de llenado TC/Z

Producto
Tapón de llenado roscado para sistemas de fluidos

Descripción general
Tapón roscado fabricado en aleación de aluminio, suministrado sin tratamiento superficial, con cabeza redonda moleteada para apriete manual. Tratamiento de anodizado disponible bajo petición.

Ficha técnica - GAS ISO 228
TIPO | CODIGO | ROSCA | h | f | d | PESO (g)
TC/Z0G | 1GCZO00A | 1/8" | 13.5 | 8 | 20 | 11
TC/Z1G | 1GCZO10A | 1/4" | 12 | 8 | 22 | 13
TC/Z2G | 1GCZO20A | 3/8" | 13.5 | 10 | 26 | 20
TC/Z3G | 1GCZO30A | 1/2" | 16.5 | 10 | 30 | 33
TC/Z4G | 1GCZO40A | 3/4" | 21.5 | 12 | 40 | 73
TC/Z5G | 1GCZO50A | 1" | 21.5 | 14 | 45 | 93
TC/Z6G | 1GCZO60A | 1" 1/4 | 21.5 | 15 | 55 | 148
TC/Z7G | 1GCZO70A | 1" 1/2 | 21.5 | 15 | 55 |
TC/Z8G | 1GCZO80A | 2" | 21.5 | 17 | 70 | 284

Ficha técnica - MÉTRICO MB
TIPO | CODIGO | ROSCA | h | f | d | PESO (g)
TC/Z0M | 1MCZO00A | 10 x 1 | 12 | 8 | 20 |
TC/Z1M | 1MCZO10A | 14 x 1.5 | 12 | 8 | 22 | 13
TC/Z2M | 1MCZO20A | 16 x 1.5 | 12 | 10 | 26 | 19
TC/Z3M | 1MCZO30A | 18 x 1.5 | 12 | 10 | 26 |
TC/Z4M | 1MCZO40A | 20 x 1.5 | 15 | 10 | 30 | 32
TC/Z5M | 1MCZO50A | 22 x 1.5 | 15 | 10 | 30 |
TC/Z6M | 1MCZO60A | 24 x 2 | 16.5 | 12 | 36 |
TC/Z7M | 1MCZO70A | 30 x 2 | 20 | 12 | 42 |
TC/Z8M | 1MCZO80A | 33 x 2 | 21.5 | 14 | 45 | 96

Características / especificaciones técnicas

• Material: aleación de aluminio (suministrado sin tratamiento superficial)
• Cabeza: cabeza redonda moleteada para apriete manual
• Acabado: anodizado disponible bajo petición
• Estándares de rosca: GAS ISO 228 y métrico MB
• Variantes disponibles: TC/Z0G a TC/Z8G (GAS ISO 228) y TC/Z0M a TC/Z8M (métrico MB) — ver tablas para códigos, tamaños de rosca, dimensiones y pesos
