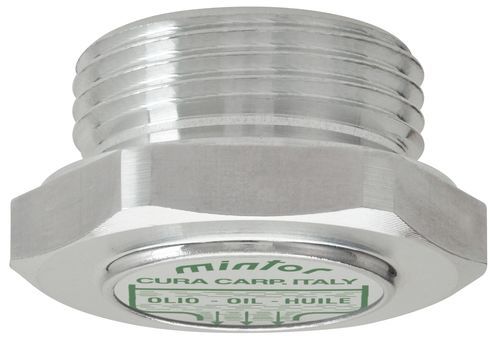

Tapón de vaciado TSC

Descripción

• Tapón de desagüe diseñado para un cierre estanco.
• Fabricado en aleación de aluminio, sin tratamiento por defecto; anodizado disponible bajo pedido.
• Alta resistencia a la torsión y al sobrecalentamiento.

Ficha Técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | t | f | e | PESO (g)
TSC0G | 1GTSC00A | 1/8" | 6.5 | 8 | 14 | 4
TSC1G | 1GTSC10A | 1/4" | 7.5 | 8 | 17 | 6
TSC2G | 1GTSC20A | 3/8" | 8.5 | 10 | 22 | 11
TSC3G | 1GTSC30A | 1/2" | 8.5 | 10 | 27 | 17
TSC4G | 1GTSC40A | 3/4" | 9.5 | 12 | 32 | 27
TSC5G | 1GTSC50A | 1" | 9.5 | 14 | 40 | 43
TSC6G | 1GTSC60A | 1" 1/4 | 11.5 | 15 | 50 | 89
TSC7G | 1GTSC70A | 1" 1/2 | 11.5 | 15 | 55 | 112
TSC8G | 1GTSC80A | 2" | 12 | 17 | 70 | 227

Ficha Técnica - MÉTRICA MB
TIPO | CÓDIGO | ROSCA | t | f | e | PESO (g)
TSC0M | 1MTSC00A | 10 x 1 | 6.5 | 8 | 14 |
TSC1M | 1MTSC10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TSC2M | 1MTSC20A | 16 x 1.5 | 7 | 10 | 22 | 10
TSC3M | 1MTSC30A | 18 x 1.5 | 8.5 | 10 | 22 | 12
TSC4M | 1MTSC40A | 20 x 1.5 | 8.5 | 10 | 24 | 15
TSC5M | 1MTSC50A | 22 x 1.5 | 8.5 | 10 | 27 | 18

Características / especificaciones técnicas

• Material: aleación de aluminio (sin tratamiento por defecto); anodizado opcional.
• Estanqueidad: diseño de cierre estanco para aplicaciones de desagüe.
• Resistencia mecánica: alta resistencia a torsión y sobrecalentamiento.
• Normas/tipos de rosca: GAS ISO 228 (serie G) y métrica MB (serie M).
• Modelos disponibles y dimensiones representativas (ver tablas):
  • Ejemplos GAS ISO 228: TSC0G (1/8", 4 g), TSC3G (1/2", 17 g), TSC8G (2", 227 g).
  • Ejemplos MB METRIC: TSC0M (10 x 1), TSC3M (18 x 1.5, 12 g), TSC5M (22 x 1.5, 18 g).
