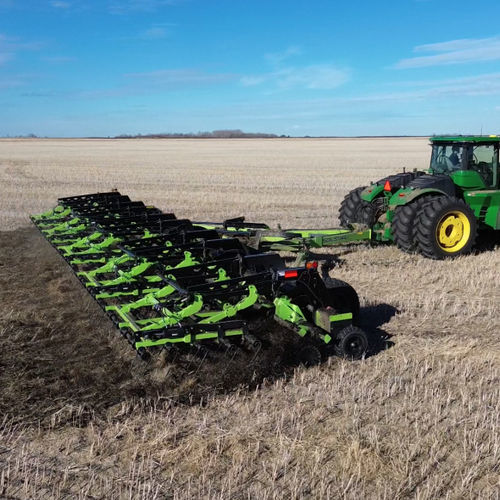

Grada de discos de arrastre THX-600

de 5 seccionescon ajuste hidráulicocon control de la profundidad

Resumen

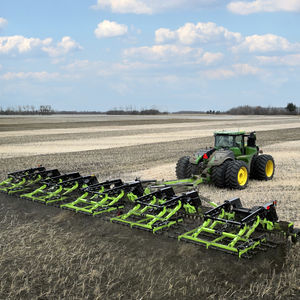

Los modelos THX-360 (36 ft) y THX-600 (60 ft) son unidades de laboreo con fila única de discos y grada diseñadas para la gestión de rastrojos tras la cosecha y la preparación del lecho de siembra. Una hilera de discos cóncavos reduce la paja e incorpora la paja suelta al suelo, seguida por una grada pesada de cinco barras que trocea, extiende y nivela los residuos para mejorar el calentamiento del suelo, la infiltración de agua y la uniformidad del lecho de siembra.

Cómo funciona
Los discos cóncavos de 20" con ángulo de 10° y separación de 8,5" cortan y trituran la paja, mezclando los residuos en la capa superior del suelo. La grada pesada de cinco barras que sigue rompe y distribuye uniformemente los residuos expulsados por los discos, proporcionando una superficie nivelada y homogénea antes de la siembra.

Características clave

• Fila única de discos cóncavos 20" 10° con separación 8,5"
• Grada pesada de 5 barras (dientes 5/8" x 26") para extender, nivelar y deshacer los residuos
• Discos montados en bujes sin mantenimiento de cuatro pernos y brazos de torsión de goma para larga vida y seguimiento del terreno
• Control de profundidad de un solo punto para discos mediante control de profundidad trasero ajustable montado en deslizamiento
• Bobinas de las púas de la grada ampliadas hacia las púas exteriores para reducir esfuerzos en funcionamiento
• Cierre de ala hidráulico para los eslabones de tensión con pasador de bloqueo para evitar aperturas accidentales
• Armazón principal construido con tubo 12" x 12" x 3/8" para la rigidez y peso necesarios

Opciones de presión de la grada
La fuerza aplicada por la grada está disponible en varias opciones:

• Ajuste por muelle: dos muelles de tensión ajustables para aumentar o disminuir la presión descendente (solo presión descendente)
• Hidráulico manual: cilindros montados en los brazos de la grada proporcionan presión arriba/abajo, ajustados manualmente mediante una válvula en el enganche
• Hidráulico electrónico: cilindros con monitor en cabina para ajuste de presión arriba/abajo desde la cabina

Durabilidad y mantenimiento
Componentes robustos incluyen muñones de ala fundidos con pasadores de 2,5" y casquillos de acero muelle engrasables. Los discos usan bujes sin mantenimiento de cuatro pernos; los brazos de torsión de goma están diseñados para larga vida y seguimiento del terreno, reduciendo tiempos de mantenimiento.

Especificaciones

• Ancho de trabajo: THX-360 36 ft / THX-600 60 ft
• Ancho de transporte: 15,25 ft
• Altura de transporte: 15 ft
• Longitud de transporte: THX-360 33,5 ft / THX-600 45 ft
• Peso: THX-360 25 000 lbs / THX-600 34 000 lbs
• Secciones disco/grada: THX-360 3 / THX-600 5
• Ancho de sección: 12 ft
• Tamaño de discos: 20" cóncavos, ancho 2,25", separación 8,5", ángulo 10°
• Grada: disposición 5 barras, dientes 5/8" x 26" con punta, ángulo ajustable 35–90°
• Neumáticos: 560/45 22.5 radiales
• Bujes: 8 pernos, capacidad 10 000 lb
• Tubos del brazo principal: 12" x 12" x 3/8"
• Salidas hidráulicas: 4
• Iluminación de seguridad: SMV estándar
• Potencia requerida: 7–9 hp por pie de ancho de trabajo
