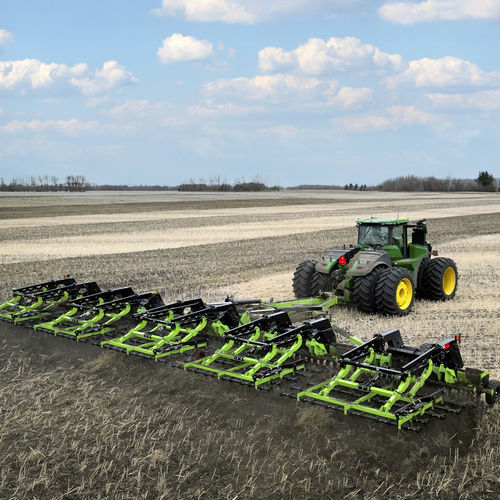

Grada de discos de arrastre THX-360

de 3 seccionescon ajuste hidráulicocon control de la profundidad

Descripción del producto

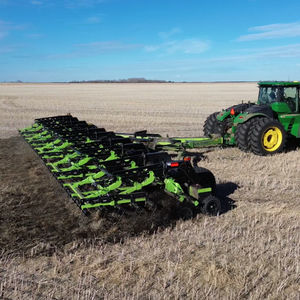

THX-360 (36 ft) y THX-600 (60 ft) son rastras de preparación postcosecha diseñadas para gestionar grandes cantidades de paja y restos, mejorar la infiltración de agua, acelerar el calentamiento del suelo y favorecer la germinación de semillas de malas hierbas para un eficaz quemado previo a la siembra. Una sola hilera de discos cóncavos de 20 pulgadas seguida de una grada pesada de 5 barras tritura la paja, incorpora los residuos en la capa superficial del suelo y nivela la superficie para una cama de siembra homogénea.

Diseño y funcionamiento
El THX utiliza una fila única de discos cóncavos de 20 pulgadas a 10° con espaciado de 8,5 pulgadas para trocear la paja e incorporar residuos. Los discos están montados en un buje sin mantenimiento de cuatro pernos y un brazo de torsión de caucho especialmente diseñado para larga durabilidad y buen seguimiento del terreno. El control de profundidad de punto único en la parte trasera permite ajustar rápidamente la profundidad de los discos mediante un deslizador.

Opciones de grada y presión
Las espiras de las púas de la grada aumentan hacia el exterior para reducir el estrés en la operación de campo. Las opciones de presión incluyen ajuste por muelle y sistemas hidráulicos (manual o electrónico). El ajuste por muelle ofrece presión hacia abajo ajustable mediante dos muelles de tensión. Los sistemas hidráulicos emplean cilindros en los brazos de la grada para aplicar presión hacia abajo o hacia arriba; la presión hacia arriba descarga la grada para trabajar en condiciones con restos muy densos o húmedos. La versión hidráulica manual dispone de una válvula en el enganche para ajuste; la hidráulica electrónica permite el ajuste desde la cabina mediante un monitor.

Construcción y durabilidad
El bastidor principal está fabricado con tubo 12" x 12" x 3/8" para aportar la masa y la rigidez necesarias. Las rótulas de las alas fundidas utilizan pasadores de 2,5" de diámetro y casquillos de acero muelle engrasables para una larga vida útil. Un bloqueo accionado hidráulicamente reemplaza los cables en los eslabones de tensión de las alas e incorpora un pasador de seguridad para evitar la activación involuntaria del cilindro durante el uso en campo.

Especificaciones
Ancho de trabajo: THX-360 36 ft / THX-600 60 ft (≈11 m / ≈18,3 m)
Ancho de transporte: 15.25 ft (≈4,65 m)
Altura de transporte: 15 ft (≈4,57 m)
Longitud de transporte: THX-360 33.5 ft / THX-600 45 ft (≈10,2 m / ≈13,7 m)
Peso: THX-360 25,000 lbs / THX-600 34,000 lbs
Nº de secciones Disco/Grada: THX-360 3 / THX-600 5
Ancho de secciones: 12 ft
Tamaño de discos: 20 in cóncavos, 2.25 in ancho, 10° ángulo, 8.5 in espaciado
Configuración de grada: 5 barras
Púa de grada: 5/8 in x 26 in con punta
Ajuste de ángulo grada: 35 - 90 grados
Neumáticos: 560/45 22.5 Radiales
Hubs: 8 pernos - 10,000 lb
Tubo principal: 12" x 12" x 3/8"
Número de salidas hidráulicas: 4
Iluminación de seguridad / SMV: Estándar
Potencia requerida: 7-9 HP por pie de ancho

Características técnicas

• Ancho de trabajo: THX-360 36 ft / THX-600 60 ft
• Ancho de transporte: 15.25 ft
• Altura de transporte: 15 ft
• Longitud de transporte: THX-360 33.5 ft / THX-600 45 ft
• Peso: THX-360 25,000 lbs / THX-600 34,000 lbs
• Nº de secciones Disco/Grada: THX-360 3 / THX-600 5
• Ancho de secciones: 12 ft
• Tamaño de discos: 20 in cóncavos, 2.25 in ancho, 10° ángulo, 8.5 in espaciado
• Configuración de grada: 5 barras con púas 5/8 in x 26 in (con punta)
• Ajuste de ángulo grada: 35 - 90 grados
• Neumáticos: 560/45 22.5 Radiales
• Hubs: 8 pernos - 10,000 lb (discos montados en buje sin mantenimiento de cuatro pernos)
• Tubo principal: 12" x 12" x 3/8"
• Número de salidas hidráulicas: 4
• Iluminación de seguridad / SMV: Estándar
• Potencia requerida: 7-9 HP por pie de ancho
• Montaje de discos: buje sin mantenimiento de cuatro pernos y brazo especialmente diseñado; brazo de torsión en caucho para seguimiento del terreno
• Opciones de presión de la grada: ajuste por muelle, hidráulico manual (válvula en enganche), hidráulico electrónico (ajuste desde cabina)
• Bloqueo hidráulico para los eslabones de tensión de ala con pasador de seguridad para prevenir activaciones involuntarias
