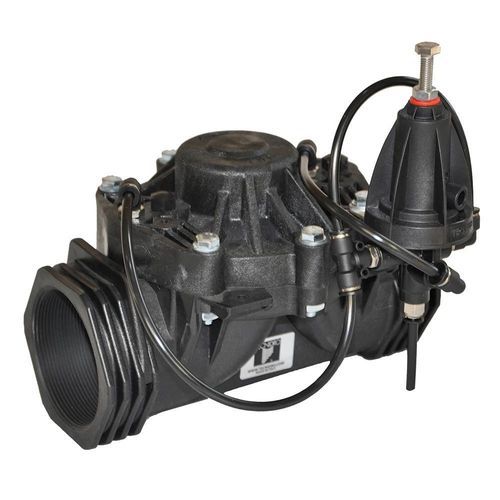

Válvula de regulación IN/IP-SP3PP

hidráulicade acero inoxidablede latón

Descripción general: La válvula mantenedora de presión IN/IP-SP3PP es una válvula de regulación automática diseñada para mantener la presión aguas arriba en un valor mínimo predefinido. Es adecuada para aplicaciones que requieren control preciso de la presión aguas arriba y balanceo de variaciones de caudal.

Principio de funcionamiento: La válvula está controlada por un piloto hidráulico de 3 vías (Mod. SP3PP) que ajusta la apertura del diafragma según la presión aguas arriba. El piloto llena o descarga la cámara de control de la válvula para mantener la presión mínima establecida en la entrada, compensando variaciones de caudal o presión. Cuando la presión aguas arriba es igual o inferior a la presión ajustada, la válvula se cierra completamente. Si la presión aguas arriba supera el valor mínimo, la válvula se abre totalmente.

Características / especificaciones técnicas:

• Modelo de piloto: SP3PP
• Rango de ajuste de presión:
  • Resorte gris: 0,2 ÷ 1,5 bar
  • Resorte blanco: 0,6 ÷ 3,0 bar
  • Resorte rojo (estándar): 1,0 ÷ 5,5 bar
  • Resorte negro: 2,0 ÷ 9,0 bar
• Materiales:
  • Cuerpo del piloto: Nylon reforzado
  • Tapa: Nylon reforzado
  • Control manual CM4V: Cuerpo en latón, bola en acero inoxidable, asiento en teflón
• Conexiones:
  • Control manual: Ø1/4” M BSP
  • Abrir/Cerrar/Auto: Ø1/8” F BSP
• Clase de presión: PN10
