Válvula de control IN/IP-CM4V

de cierrede bolahidráulica

Resumen:

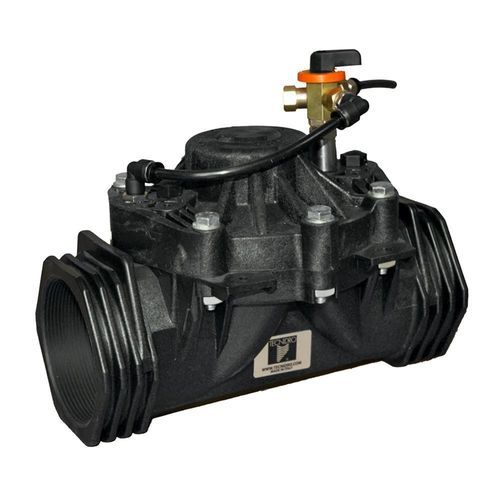

La IN/IP-QP3B es una válvula hidráulica On-Off de maniobra manual diseñada para la apertura y cierre manual de una línea hidráulica sin alimentación externa. Está destinada al control manual local del caudal y se suministra con una llave 4 vías (modelo de mando CM4V) que permite seleccionar manualmente los modos de funcionamiento.

Especificaciones técnicas:

• Modelo comercial: IN/IP-QP3B
• Modelo de mando: CM4V (manual, 4 vías)
• Materiales:
  • Cuerpo de mando: Latón
  • Asiento de estanqueidad: Teflón
  • Bola: Acero inoxidable
• Conexiones:
  • Tapa: Ø1/4" M BSP
  • Puertos de mando (Abrir/Cerrar/Auto): Ø1/8" F BSP

Principio de funcionamiento:

• Llave 4 vías (modelo CM4V): Permite seleccionar entre los tres modos de funcionamiento que se indican a continuación.
• CERRADO: Conecta la cámara de control a la presión aguas arriba, cerrando completamente la válvula.
• ABIERTO: Descarga la presión de la cámara de control a la atmósfera, abriendo completamente la válvula.
• AUTO: Permite la integración de accesorios hidráulicos o electrohidráulicos para el funcionamiento automático.

Aplicaciones e integración:

• Control manual local y aislamiento para mantenimiento o situaciones de emergencia.
• Adecuada para integrar con sistemas de control hidráulico o electrohidráulico en modo AUTO.
• La instalación requiere compatibilidad con los puertos roscados BSP especificados.

Características clave / datos técnicos:

• Función: Válvula On-Off de maniobra manual para control local
• Modelo de mando: CM4V (4 vías manual)
• Materiales: Cuerpo latón, asiento Teflón, bola acero inoxidable
• Conexiones: Tapa Ø1/4" M BSP; Puertos de mando Ø1/8" F BSP
• Modos de funcionamiento: CERRADO, ABIERTO, AUTO
