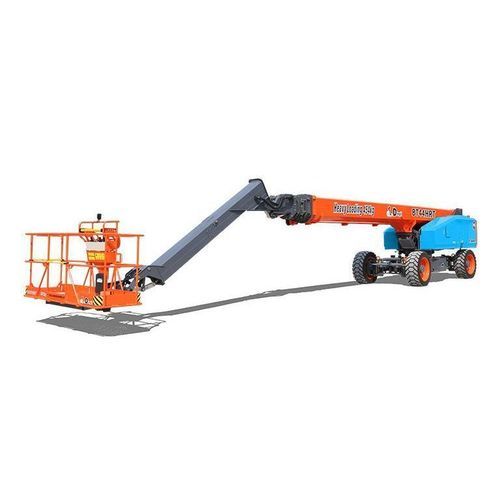

Plataforma elevadora autopropulsada BT44HRT

eléctrica4 ruedas motrices

Presentación del producto

• Desarrollado por TEUPEN, el centro de I+D alemán de DINGLI;
• Diseño modular horizontal y vertical, 85% de componentes comunes en toda la gama; modelos eléctricos / diésel / híbridos desarrollados sobre la misma plataforma;
• Innovación patentada de expansión de eje in situ con un solo botón, tracción y dirección en las cuatro ruedas; expansión y retracción del eje en espacios reducidos;
• Aumento de eficiencia operativa hasta un 40% en comparación con máquinas equivalentes del sector;
• Arquitectura de seguridad Cat3 con redundancia completa del software y hardware de control electrónico;
• Jib con 230° de giro, retráctil/enganche para transporte en contenedor estándar;
• Equipada con batería modular de alta tensión 360V 150–180Ah y un prolongador de autonomía universal que carga la batería cuando no hay suministro externo.

Dimensiones
Altura máxima de trabajo: 44.44m / 146ft
Altura máxima de la plataforma: 42.44m / 139ft 3in
Alcance máximo de trabajo(+0.6m): 25.60m / 83ft 12in
Alcance máximo de la plataforma: 25.00m / 82ft
Altura máxima por encima/por debajo: /
Profundidad máxima de sondeo hacia abajo: /
Longitud total (plegada): 17.00m / 55ft 9in
Ancho total (eje expandido): 4.17m / 13ft 8in
Ancho total (eje replegado): 2.44m / 8ft
Altura total (plegada): 2.83m / 9ft 3in
Tamaño de transporte (L×W×H): 11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
Tamaño de la plataforma (L×W): 2.44m×0.91m / 8ft×2ft 11in
Altura de plataforma: /
Desplazamiento de la torre (eje expandido): 1.39m / 4ft 7in
Desplazamiento de la torre (eje replegado): 2.28m / 7ft 6in
Distancia al suelo (plegada/elevada): 0.40m / 1ft 4in
Distancia entre ejes (eje expandido): 4.07m / 13ft 4in
Distancia entre ejes (eje replegado): 4.27m / 14ft
Neumáticos: 445/50/D710

Rendimiento
S.W.L (Sin restricción/Restringido): 300kg/454kg / 661lb/1000lb
Ocupantes máx.: 3
Capacidad de pendiente: 0.45
Velocidad de desplazamiento (plegada): ≯ 6.0km/h / ≯ 3.73mph
Velocidad de desplazamiento (elevada): ≯ 1.1km/h / ≯ 0.68mph
Inclinación máxima de trabajo (X/Y): 5°/5°
Rotación de la torreta: 360° continua
Rotación de la plataforma: 180°
Movimiento del jib: 230°
Ángulo máximo del brazo principal: 75°
Radio de giro - eje expandido (int./ext.): 2.99m/5.41m / 9ft 10in/17ft 9in
Radio de giro - eje replegado (int./ext.): 8.27m/10.85m / 27ft 1in/35ft 7in

Peso
Peso total: 23000kg / 50706lb

Potencia
Motor diésel: /
Motor con prolongador: Kubota D1105 / 18.2kW
Depósito diésel: 100L / 26gal
Depósito hidráulico: 230L / 60gal
Sistema de alimentación de emergencia: 12V
Batería de litio: 358.4V / 173Ah
Cargador: 358.4V / 32A
Motor de bomba: 360VDC / 30kW

Especificaciones técnicas

• Modelo: BT44HRT
• Serie: T Series
• Altura máxima de trabajo: 44.44m / 146ft
• Altura máxima de plataforma: 42.44m / 139ft 3in
• Alcance máximo: 25.60m (rango de operación +0.6m) / 83ft 12in
• Capacidad de plataforma (S.W.L): 300kg (sin restricción) / 454kg (restringido)
• Ocupantes máx.: 3
• Peso total: 23000kg
• Función de expansión/retracción de eje: expansión de eje in situ patentada con un solo botón, tracción y dirección en las cuatro ruedas
• Movimiento del jib: 230° (enganche para transporte en contenedor)
• Batería: 358.4V / 173Ah litio; baterías modulares 360V 150–180Ah opcionales con prolongador de autonomía universal
• Motor del prolongador: Kubota D1105 (18.2kW)
• Velocidad de desplazamiento (plegada): hasta 6.0 km/h
• Rotación de la torreta: 360° continua
