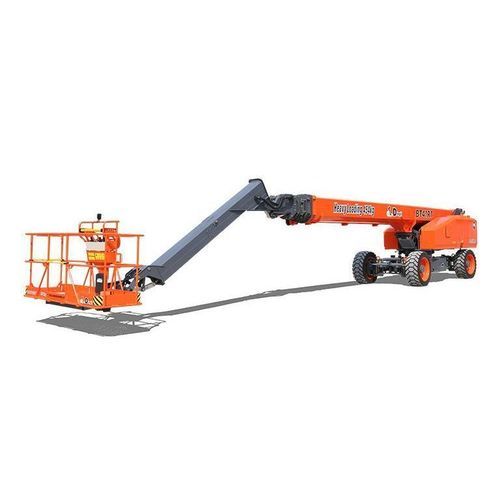

Plataforma elevadora autopropulsada BT41RT

eléctrica4 ruedas motrices

Resumen

• Desarrollado por TEUPEN, el centro de I+D alemán de DINGLI.
• Diseño modular horizontal y vertical con un 85 % de componentes comunes en la gama; variantes eléctrica, diésel e híbrida sobre la misma plataforma.
• Extensión de eje patentada con un solo botón, tracción y dirección en las cuatro ruedas para maniobrar en espacios reducidos.
• Pluma con 230° de articulación; puede asegurarse para transporte en contenedor estándar.
• Arquitectura de seguridad Cat 3 con redundancia de hardware y software de control electrónico.
• Equipado con motor diésel Deutz TD2.9 L4 de 55,4 kW; capacidad de superar pendientes hasta el 45 %.

Tipo de producto

• T Series
• Modelo: BT41RT

Parámetros del producto
Dimensiones
Altura máxima de trabajo: 41,54 m / 136 ft 3 in
Altura máxima de plataforma: 39,54 m / 129 ft 9 in
Alcance operativo máximo (+0,6m): 24,10 m / 79 ft 1 in
Alcance máximo de la plataforma: 23,50 m / 77 ft 1 in
Longitud total (plegada): 16,50 m / 54 ft 2 in
Ancho total (eje extendido): 4,17 m / 13 ft 8 in
Ancho total (eje retraído): 2,44 m / 8 ft
Altura total (plegada): 2,83 m / 9 ft 3 in
Tamaño de transporte (L×A×H): 11,17 m×2,44 m×2,83 m / 36 ft 8 in×8 ft×9 ft 3 in
Tamaño de la plataforma (L×A): 2,44 m×0,91 m / 8 ft×2 ft 12 in
Cola de giro (eje extendido/retraído): 1,39 m / 2,28 m
Distancia al suelo (plegada/elevada): 0,40 m / 1 ft 4 in
Distancia entre ejes (eje extendido/retraído): 4,07 m / 4,27 m
Neumáticos: 445/50/D710

Rendimiento
Carga admisible (sin restricción/con restricción): 300 kg / 454 kg (661 lb / 1000 lb)
Ocupantes máximos: 3
Capacidad de pendiente: 45 %
Velocidad de desplazamiento (plegado): ≤ 6,0 km/h / ≤ 3,73 mph
Velocidad de desplazamiento (elevado): ≤ 1,1 km/h / ≤ 0,68 mph
Inclinación máxima de trabajo (X/Y): 5° / 5°
Rotación de torreta: 360° continua
Rotación de plataforma: 180°
Movimiento de pluma: 230°
Ángulo máximo del brazo principal: 75°
Radio de giro - eje extendido (int./ext.): 2,99 m / 5,41 m
Radio de giro - eje retraído (int./ext.): 8,27 m / 10,85 m

Peso
Peso total: 21300 kg / 46958 lb

Alimentación
Motor diésel: Deutz TD2.9 L4 — 55,4 kW
Depósito diésel: 150 L / 39 gal
Depósito hidráulico: 230 L / 60 gal
Sistema de alimentación de emergencia: 12V

Especificaciones técnicas

• Modelo: BT41RT (T Series)
• Altura máxima de trabajo: 41,54 m
• Altura máxima de plataforma: 39,54 m
• Alcance operativo máximo (+0,6m): 24,10 m
• Alcance máximo de plataforma: 23,50 m
• Longitud total (plegada): 16,50 m
• Ancho total (eje extendido/retraído): 4,17 m / 2,44 m
• Altura total (plegada): 2,83 m
• Tamaño de transporte: 11,17 m × 2,44 m × 2,83 m
• Tamaño de plataforma: 2,44 m × 0,91 m
• Cola de giro (extendida/retraída): 1,39 m / 2,28 m
• Distancia al suelo (plegada/elevada): 0,40 m
• Distancia entre ejes (extendido/retraído): 4,07 m / 4,27 m
• Neumáticos: 445/50/D710
• Carga admisible (sin restricción/con restricción): 300 kg / 454 kg
• Ocupantes máximos: 3
• Capacidad de pendiente: 45 %
• Velocidad de desplazamiento (plegado/elevado): ≤ 6,0 km/h / ≤ 1,1 km/h
• Rotación torreta: 360° continua; Rotación plataforma: 180°
• Movimiento de pluma: 230°; Ángulo max. brazo principal: 75°
• Peso total: 21300 kg
• Motor diésel: Deutz TD2.9 L4, 55,4 kW
• Capacidad depósito diésel: 150 L; Capacidad depósito hidráulico: 230 L
• Alimentación de emergencia: 12V
