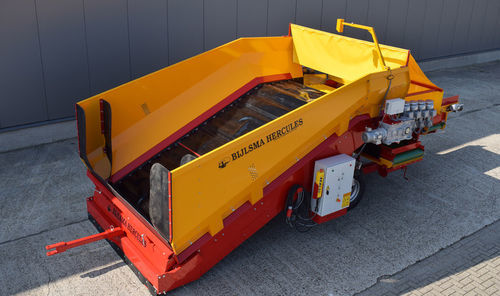

Trémie de réception d'oignons BSB 4124

mobile

Conception fonctionnelle et fonctionnement
La construction à basculement du plancher mobile assure une transition contrôlée entre la trémie de réception et le nettoyeur de produit. Le plancher mobile est constitué de deux chaînes à rouleaux très lourdes avec des porteurs transversaux; une toile polyester-nylon montée sur les claires crée un bon effet d'entraînement. Le plancher est entraîné par un moteur électrique monté directement sur le réducteur pour une transmission de puissance efficace. La vitesse du plancher est réglable par un variateur de fréquence. Une régulation automatique de capacité en option est disponible, composée d'un capteur ultrasonique d'épaisseur de couche connecté à une commande PLC.

Équipement standard

• Châssis solide avec points de fixation pour monter un nettoyeur de produit.
• Réducteurs équipés d'une transmission directe.
• Refroidissement moteur séparé pour garantir un refroidissement adapté à toutes vitesses et conditions.
• Plancher mobile avec traverses larges de 2 000 mm recouvertes d'une toile polyester-nylon; traverses montées sur des chaînes lourdes de 4 pouces de chaque côté.
• Plaques d'usure en acier inoxydable sous les joints latéraux pour optimiser la durée de vie du plancher.
• Panneau avant réglable en hauteur pour une entrée flexible des récoltes.
• Double étanchéité avec bavettes en caoutchouc pour éviter les fuites à l'entrée.
• Grilles d'observation dans les panneaux latéraux pour contrôler le niveau du produit.
• Télécommande avec marche/arrêt, arrêt d'urgence et bouton rotatif pour régler la vitesse du plancher.
• Grandes roues pneumatiques pour le transport de la trémie sur la cour.
• Système BLC Line Module.

Options

• Régulation automatique de capacité (ACR).
• Lubrification automatique des chaînes.
• Bavette d'étanchéité en caoutchouc à l'avant vers le plancher.
• Feux d'entrée : 2 lampes LED (4 LED chacune) qui restent allumées lorsque la trémie est activée.
• Variante feux d'entrée : les feux s'éteignent lorsque la remorque basculante est correctement positionnée dans la trémie.
• Dispositif de dosage DH pour oignons.
• Commande par fréquence sur le dispositif de dosage DH pour oignons.
• Couverture frontale réglable par toile et dispositif de serrage par câble avec ressort.
• Couverture frontale en 3 panneaux.
• Convoyeur transversal (AFB 330-70) monté directement derrière la trémie de réception.
• Convoyeur d'amenée TKB, 1 300 mm de long, incluant variateur de fréquence.

Tableau des données produit
Modèle | BSB 4120 | BSB 4124
Largeur d'entrée | 3 100 mm | 3 100 mm
Hauteur d'entrée | 750 - 910 mm | 750 - 910 mm
Longueur du plancher | 4 100 mm | 4 100 mm
Largeur du plancher | 2 000 mm | 2 400 mm
Vitesse du plancher | 0,13 - 5,23 m/min. | 0,13 - 5,23 m/min.
Volume | 12,6 m³ | 13,4 m³
Capacité | 60 tonnes/heure | 60 tonnes/heure
Entraînement | 2,2 kW | 2,2 kW
Longueur (sans nettoyeur) | 6 350 mm | 6 350 mm
Largeur | 3 180 mm | 3 310 mm
Hauteur (sans support pour ACR) | 2 800 mm | 2 800 mm

Caractéristiques techniques

• Modèle : BSB 4120 et BSB 4124 (série BSB)
• Largeur d'entrée : BSB 4120 = 3 100 mm ; BSB 4124 = 3 100 mm
• Hauteur d'entrée : BSB 4120 = 750 - 910 mm ; BSB 4124 = 750 - 910 mm
• Longueur du plancher : 4 100 mm (les deux)
• Largeur du plancher : BSB 4120 = 2 000 mm ; BSB 4124 = 2 400 mm
• Vitesse du plancher : 0,13 - 5,23 m/min. (les deux)
• Volume : BSB 4120 = 12,6 m³ ; BSB 4124 = 13,4 m³
• Capacité : 60 tonnes/heure (les deux)
• Puissance d'entraînement : 2,2 kW (les deux)
• Longueur (sans nettoyeur) : 6 350 mm (les deux)
• Largeur : BSB 4120 = 3 180 mm ; BSB 4124 = 3 310 mm
• Hauteur (sans support pour ACR) : 2 800 mm (les deux)
• Plancher mobile : deux chaînes à rouleaux lourdes avec porteurs transversaux et toile polyester-nylon sur les claires
• Entraînement : moteur électrique monté directement sur le réducteur ; vitesse réglable par variateur ; régulation automatique de capacité en option avec capteur ultrasonique et PLC
• Caractéristiques de construction : plaques d'usure en acier inoxydable sous les joints latéraux ; double bavette en caoutchouc à l'entrée ; grilles d'observation dans les panneaux latéraux ; panneau avant réglable en hauteur
• Mobilité : grandes roues pneumatiques pour le transport
