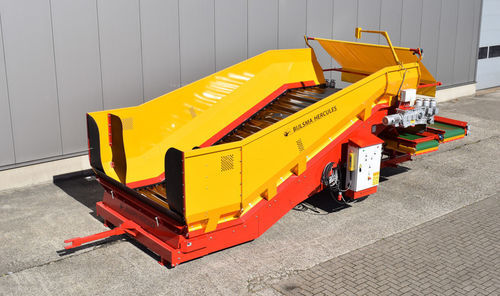

Trémie de réception de déchargement BSB 5124 HS

mobile

Détails particulièrement pratiques
La construction de battement côté déchargement du fond mobile assure une transition dosée entre la trémie de réception et le nettoyeur de produit. Le fond mobile se compose de deux chaînes à rouleaux très robustes avec des traverses montées entre elles. La toile polyester-nylon étant montée avec un excès de longueur par-dessus les traverses, un effet d'entraînement favorable est créé. De plus, les trémies de réception sont dotées d'une section horizontale de 1 000 mm. Cela augmente le volume et permet une réception sans problème lors du déversement depuis des bascules ou des camions dont le point de pivot de la caisse n'est pas complètement à l'arrière.

Équipé de série

• Châssis porteur lourd avec option standard de montage du nettoyeur.
• Double entraînement sur l'arbre d'entraînement des chaînes de fond pour le modèle BSB 5124. Les réducteurs sont équipés d'une transmission directe et d'un refroidissement moteur séparé.
• Le fond mobile est composé de profils tubulaires de 2 000 mm ou 2 400 mm de large, recouverts d'une toile polyester-nylon.
• Les sections creuses sont montées des deux côtés sur une chaîne de fond lourde de 4 pouces.
• Tapis de fond avec plaques d'usure en acier inox sous les joints latéraux pour optimiser la durée de vie.
• Panneau avant réglable en hauteur pour une entrée flexible des récoltes.
• Double étanchéité avec bavettes en caoutchouc pour éviter les pertes lors de l'alimentation.
• Grilles d'observation dans les panneaux latéraux pour contrôler le niveau du produit.
• Télécommande équipée d'un bouton marche/arrêt, d'un arrêt d'urgence et d'une molette graduée pour régler la vitesse du fond.
• Grandes roues pour faciliter le transport de la trémie de réception.
• Système de modules BLC Line Module System.

Options

• Régulation automatique de capacité (ACR).
• Graissage automatique des chaînes.
• Revêtement en caoutchouc à l'avant de la trémie jusqu'au niveau du fond.
• Feux d'entrée : 2 modules LED de 4 LEDs, allumés en continu lorsque la trémie est activée.
• Unité de dosage DH.
• Variateur de fréquence sur l'unité de dosage DH.
• Revêtement avant réglable avec dispositif de serrage de câble, ressort et toile.
• Panneaux pour verrouiller l'avant du canal d'entrée (trois panneaux).
• Portes dans les panneaux latéraux de la trémie (G + D) actionnées à la main.
• Ridelle latérale hydraulique rabattable, jusqu'à 3 m depuis l'entrée.
• Convoyeur transversal (AFB 330-70), monté directement derrière la trémie de réception.
• Convoyeur d'acquisition TKB, longueur 1 300 mm, armoire de commande de la trémie incluse.

Données techniques (tableau)
Modèle | BSB 5120 | BSB 5124
Largeur d'entrée | 3 100 mm | 3 100 mm
Hauteur d'entrée | 750 - 910 mm | 750 - 910 mm
Longueur du fond | 5 100 mm | 5 100 mm
Largeur du fond | 2 000 mm | 2 400 mm
Vitesse du fond | 0,13 - 5,23 m/min. | 0,13 - 5,23 m/min.
Volume | 16,5 m³ | 17,6 m³
Capacité | 70 tonnes/heure | 80 tonnes/heure
Transmission | 2,2 kW | 2 x 2,2 kW
Longueur (sans nettoyeur) | 7 350 mm | 7 350 mm
Largeur | 3 180 mm | 3 310 mm
Hauteur (sans support pour ACR) | 2 800 mm | 2 800 mm

Caractéristiques techniques

• Modèles : BSB 5120 HS et BSB 5124 HS
• Largeur d'entrée : 3 100 mm
• Hauteur d'entrée : 750 - 910 mm
• Longueur du fond : 5 100 mm
• Largeur du fond : 2 000 mm (BSB 5120) / 2 400 mm (BSB 5124)
• Vitesse du fond : 0,13 - 5,23 m/min.
• Volume : 16,5 m³ (BSB 5120) / 17,6 m³ (BSB 5124)
• Capacité : 70 t/h (BSB 5120) / 80 t/h (BSB 5124)
• Transmission : 2,2 kW (BSB 5120) / 2 x 2,2 kW (BSB 5124)
• Longueur sans nettoyeur : 7 350 mm
• Largeur hors tout : 3 180 mm (BSB 5120) / 3 310 mm (BSB 5124)
• Hauteur hors tout (sans support pour ACR) : 2 800 mm
