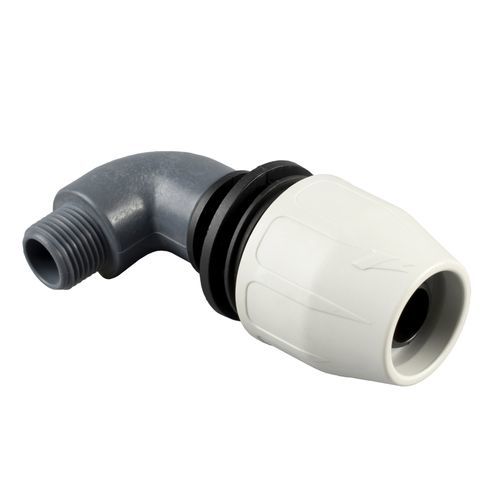

Raccord d'irrigation coudé BDFast® COMPACT

filetéen polypropylèneen PP

Le BDFast® Compact est un raccord mâle coudé à 90° moulé par injection en polypropylène, conçu pour raccorder un tuyau DN sur une extrémité et un raccord mâle fileté G1 sur l’autre. Il est disponible en plusieurs variantes DN/G1 pour s’adapter à différents diamètres de tuyau et tailles de filetage, avec des dimensions compactes adaptées aux installations à encombrement réduit.

Variantes / codes disponibles et dimensions :

• Code 0102537.050313 — DN 13 (1/2"), G1 1/2", D 9.5 mm, E 38 mm, E1 29 mm, L 16 mm, H 43 mm, H1 32 mm
• Code 0102537.050316 — DN 16 (5/8"), G1 1/2", D 12 mm, E 42 mm, E1 29 mm, L 16 mm, H 43 mm, H1 34 mm
• Code 0102537.050320 — DN 20 (25/32"), G1 1/2", D 15 mm, E 49 mm, E1 29 mm, L 16 mm, H 43 mm, H1 38 mm
• Code 0102537.050513 — DN 13 (1/2"), G1 3/4", D 9.5 mm, E 38 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 33 mm
• Code 0102537.050516 — DN 16 (5/8"), G1 3/4", D 12 mm, E 42 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 35 mm
• Code 0102537.050520 — DN 20 (25/32"), G1 3/4", D 15 mm, E 49 mm, E1 35 mm, L 19 mm, H 50.5 mm, H1 38 mm

Caractéristiques / spécifications techniques :

• Série / famille : BDFast® Compact (Ligne 1000 - Les Innovations)
• Matériau : polypropylène (PP)
• Type : coudé 90°, raccord mâle
• Connexions : une extrémité pour tuyau DN (différentes tailles DN / mm), extrémité opposée filetage mâle G1 (1/2" ou 3/4" selon variante)
• Dimensions globales compactes (dépendant de la variante : L de 16 à 19 mm ; H env. 43–50,5 mm)
• Plusieurs codes produit couvrent l’ensemble des combinaisons DN et G1 (voir liste des variantes)
