Vanne de contrôle 0800140.060316
de régulationmanuelleen polypropylène

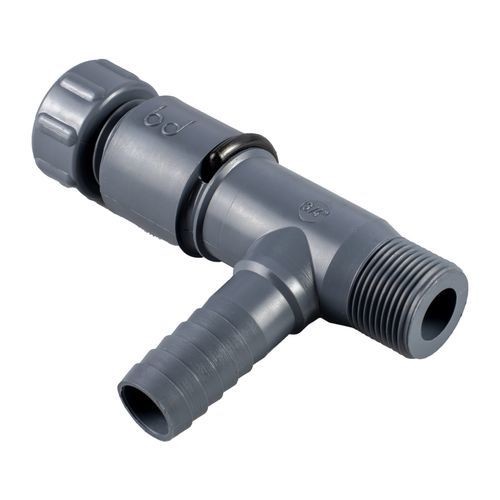

Vanne de contrôle - 0800140.060316 - Bucchi S.r.l - de régulation / manuelle / en polypropylène
Vanne de contrôle - 0800140.060316 - Bucchi S.r.l - de régulation / manuelle / en polypropylène
Vanne de contrôle - 0800140.060316 - Bucchi S.r.l - de régulation / manuelle / en polypropylène - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Fonction
de contrôle, de régulation
Actionnement
manuelle
Matériau
en polypropylène
Autres caractéristiques
filetée, 2 voies, cannelée
DN

16 mm, 20 mm
(0,63 in, 0,787 in)

Description

Description

  • Robinet à pointeau pour raccordement tuyau-vers-filetage, passage intégral pour limitation faible des pertes de charge ; adapté aux tuyaux DN et aux filetage mâle G1 (ISO 228/1).
  • Matériaux : polypropylène renforcé fibre de verre, joint torique en NBR.
  • Pression d'utilisation : 6 bar à 20°C ; température maximale : 80°C.


Variantes disponibles

  • 0800140.060316 — G1: 1/2"; DN: 16 (5/8"); D: 10,5; H: 84; H1: 125; L(a): 32,5; E: 38; L: 18
  • 0800140.060520 — G1: 3/4"; DN: 20 (25/32"); D: 15; H: 84; H1: 125; L(a): 32,5; E: 38; L: 18


Caractéristiques / spécifications techniques

  • Standard de filetage : G (filetage cylindrique) ISO 228/1. Bucchi applique une légère conicité interne au filetage pour améliorer l'étanchéité hydraulique ; l'étanchéité se réalise par un léger serrage (voir couples de serrage recommandés).
  • Type de raccord : embout pour tuyau DN et extrémité mâle filetée G1.
  • Passage intégral : l'orifice correspond au diamètre interne du tube.
  • Couleur : gris foncé (RAL 7015).


Documentation / images

  • Dessins 3D et documentation technique disponibles au téléchargement (pack de données - ZIP).
  • Images produit : https://bucchi.ordersender.biz/scripts/imgresize.php?pic=immagini/articoli/0800140.jpg&q=100&h=1200&w=1200 et https://bucchi.ordersender.biz/scripts/imgresize.php?pic=immagini/articoli/0800140A.jpg&q=100&h=1200&w=1200
