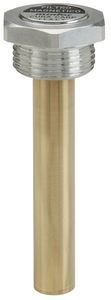

Bouchon magnétique TCEMde vidange
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- magnétique
- Applications
- de vidange
Description
Présentation
Bouchon magnétique de vidange d'huile conçu pour capter les particules ferreuses en suspension dans l'huile. Fabriqué en alliage d'aluminium (sans traitement de surface par défaut). Un élément magnétique permanent en alliage spécial attire et retient les débris ferreux. Particulièrement recommandé pour les machines à haute vitesse de rotation. Livré uniquement avec joints métalliques.
Type
STANDARD DIN 908
Finition
Disponible sur demande avec anodisation.
Types d'aimant
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | e | g | h | f | t | d | AIMANT | POIDS (g)
TCEM0G | 1GTEM00A | 1/8" | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1G | 1GTEM10A | 1/4" | 6 | 5 | 5 | 12 | 3 | 18 | N | 7
TCEM2G | 1GTEM20A | 3/8" | 8 | 5 | 5 | 12 | 3 | 22 | N | 10
TCEM3G | 1GTEM30A | 1/2" | 10 | 6 | 5 | 14 | 4 | 26 | N | 18
TCEM4G | 1GTEM40A | 3/4" | 12 | 10 | 6 | 16 | 4 | 32 | N | 32
TCEM5G | 1GTEM50A | 1" | 17 | 10 | 6 | 16 | 5 | 40 | N | 50
TCEM6G | 1GTEM60A | 1" 1/4 | 22 | 15 | 10 | 16 | 5 | 49 | A | 87
TCEM7G | 1GTEM70A | 1" 1/2 | 24 | 15 | 10 | 16 | 5 | 55 | A | 105
TCEM8G | 1GTEM80A | 2" | 32 | 15 | 15 | 20 | 5 | 68 | A | 184
Fiche Technique - METRIQUE MB
MODELE | CODE | FILETAGE | e | g | h | f | t | d | AIMANT | POIDS (g)
TCEM0M | 1MTEM00A | 10 x 1 | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1M | 1MTEM10A | 12 x 1.5 | 6 | 5 | 4 | 12 | 3 | 17 | N | 6
TCEM2M | 1MTEM20A | 14 x 1.5 | 6 | 5 | 5 | 12 | 3 | 19 | N | 7
TCEM3M | 1MTEM30A | 16 x 1.5 | 8 | 5 | 5 | 12 | 3 | 21 | N | 9
TCEM4M | 1MTEM40A | 18 x 1.5 | 8 | 6 | 5 | 12 | 3 | 23 | N | 12
TCEM5M | 1MTEM50A | 20 x 1.5 | 10 | 6 | 5 | 14 | 4 | 25 | N | 16
TCEM6M | 1MTEM60A | 22 x 1.5 | 10 | 6 | 5 | 14 | 4 | 27 | N | 20
TCEM7M | 1MTEM70A | 24 x 1.5 | 12 | 6 | 5 | 14 | 4 | 29 | N | 22
TCEM8M | 1MTEM81A | 24 x 2 | 12 | 8 | 6 | 14 | 4 | 29 | A | 22
TCEM9M | 1MTEM90A | 26 x 1.5 | 12 | 10 | 6 | 16 | 4 | 32 | N | 31
TCEM10M | 1MTEM91A | 27 x 2 | 12 | 10 | 6 | 16 | 4 | 32 | N |
TCEM11M | 1MTEM92A | 30 x 1.5 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM12M | 1MTEM93A | 30 x 2 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM13M | 1MTEM94A | 33 x 2 | 17 | 10 | 6 | 16 | 5 | 40 | N | 49
Caractéristiques / spécifications techniques
Bouchon magnétique de vidange d'huile conçu pour capter les particules ferreuses en suspension dans l'huile. Fabriqué en alliage d'aluminium (sans traitement de surface par défaut). Un élément magnétique permanent en alliage spécial attire et retient les débris ferreux. Particulièrement recommandé pour les machines à haute vitesse de rotation. Livré uniquement avec joints métalliques.
Type
STANDARD DIN 908
Finition
Disponible sur demande avec anodisation.
Types d'aimant
- A = Alnico (température max d'utilisation +300 °C)
- N = Néodyme (température max d'utilisation +80 °C)
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | e | g | h | f | t | d | AIMANT | POIDS (g)
TCEM0G | 1GTEM00A | 1/8" | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1G | 1GTEM10A | 1/4" | 6 | 5 | 5 | 12 | 3 | 18 | N | 7
TCEM2G | 1GTEM20A | 3/8" | 8 | 5 | 5 | 12 | 3 | 22 | N | 10
TCEM3G | 1GTEM30A | 1/2" | 10 | 6 | 5 | 14 | 4 | 26 | N | 18
TCEM4G | 1GTEM40A | 3/4" | 12 | 10 | 6 | 16 | 4 | 32 | N | 32
TCEM5G | 1GTEM50A | 1" | 17 | 10 | 6 | 16 | 5 | 40 | N | 50
TCEM6G | 1GTEM60A | 1" 1/4 | 22 | 15 | 10 | 16 | 5 | 49 | A | 87
TCEM7G | 1GTEM70A | 1" 1/2 | 24 | 15 | 10 | 16 | 5 | 55 | A | 105
TCEM8G | 1GTEM80A | 2" | 32 | 15 | 15 | 20 | 5 | 68 | A | 184
Fiche Technique - METRIQUE MB
MODELE | CODE | FILETAGE | e | g | h | f | t | d | AIMANT | POIDS (g)
TCEM0M | 1MTEM00A | 10 x 1 | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1M | 1MTEM10A | 12 x 1.5 | 6 | 5 | 4 | 12 | 3 | 17 | N | 6
TCEM2M | 1MTEM20A | 14 x 1.5 | 6 | 5 | 5 | 12 | 3 | 19 | N | 7
TCEM3M | 1MTEM30A | 16 x 1.5 | 8 | 5 | 5 | 12 | 3 | 21 | N | 9
TCEM4M | 1MTEM40A | 18 x 1.5 | 8 | 6 | 5 | 12 | 3 | 23 | N | 12
TCEM5M | 1MTEM50A | 20 x 1.5 | 10 | 6 | 5 | 14 | 4 | 25 | N | 16
TCEM6M | 1MTEM60A | 22 x 1.5 | 10 | 6 | 5 | 14 | 4 | 27 | N | 20
TCEM7M | 1MTEM70A | 24 x 1.5 | 12 | 6 | 5 | 14 | 4 | 29 | N | 22
TCEM8M | 1MTEM81A | 24 x 2 | 12 | 8 | 6 | 14 | 4 | 29 | A | 22
TCEM9M | 1MTEM90A | 26 x 1.5 | 12 | 10 | 6 | 16 | 4 | 32 | N | 31
TCEM10M | 1MTEM91A | 27 x 2 | 12 | 10 | 6 | 16 | 4 | 32 | N |
TCEM11M | 1MTEM92A | 30 x 1.5 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM12M | 1MTEM93A | 30 x 2 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM13M | 1MTEM94A | 33 x 2 | 17 | 10 | 6 | 16 | 5 | 40 | N | 49
Caractéristiques / spécifications techniques
- Modèle : TCEM
- Matériau : alliage d'aluminium (non traité par défaut)
- Norme : DIN 908
- Livraison : uniquement avec joints métalliques
- Finition disponible : anodisation sur demande
- Types d'aimant : A (Alnico) jusqu'à +300 °C ; N (Néodyme) jusqu'à +80 °C
- Applications : recommandé pour machines à haute vitesse de rotation ; capture les particules ferreuses dans l'huile
- Variantes filetées disponibles : GAS ISO 228 et métriques MB comme indiqué ci-dessus
