Bouchon magnétique FMCde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- magnétique
- Applications
- de remplissage
Description
Description

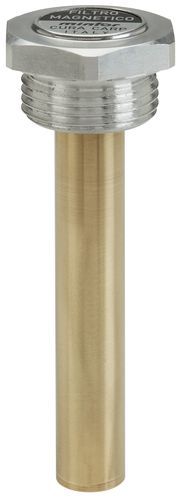

Filtre magnétique en forme de bougie (série FMC) destiné à la capture des particules ferreuses dans les fluides d'usinage et les réservoirs. Tête en alliage d'aluminium fournie non traitée par défaut. Secteurs magnétiques permanents en alliage spécial offrant un rayon d'action étendu. Revêtement amagnétique et lisse facilitant le nettoyage et l'inspection. Applications recommandées : rectifieuses, centrales oléodynamiques et grands réservoirs.
Disponibilité
Disponible sur demande avec différentes longueurs et avec traitement d'anodisation. Versions filetées GAS ISO 228 et métrique MB — voir les tableaux techniques pour modèles, codes et dimensions.
Types d'aimant
F = Ferrite (température de fonctionnement max +250 °C)
N = Néodyme (température de fonctionnement max +80 °C)
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | t | f | l | h | g | e | AIMANT | POIDS (g)
FMC1G | 1GFMC10A | 3/8" | 8 | 10 | 80 | 70 | 9 | 22 | N | 42
FMC2G | 1GFMC20A | 1/2" | 8.5 | 10 | 95 | 85 | 12 | 27 | F | 80
FMC3G | 1GFMC30A | 3/4" | 9.5 | 12 | 102 | 90 | 17 | 32 | F | 153
FMC4G | 1GFMC40A | 1" | 9.5 | 14 | 104 | 90 | 17 | 40 | F | 173
FMC5G | 1GFMC50A | 1" 1/4 | 10 | 15 | 105 | 90 | 28 | 50 | F | 430
FMC6G | 1GFMC60A | 1" 1/2 | 10 | 15 | 105 | 90 | 28 | 55 | F | 461
FMC7G | 1GFMC70A | 2" | 12 | 17 | 107 | 90 | 28 | 70 | F | 587
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | t | f | l | h | g | e | AIMANT | POIDS (g)
FMC1M | 1MFMC10A | 16 x 1.5 | 8 | 10 | 80 | 70 | 9 | 22 | N |
FMC2M | 1MFMC20A | 18 x 1.5 | 8 | 10 | 80 | 70 | 9 | 22 | N |
FMC3M | 1MFMC30A | 20 x 1.5 | 7 | 10 | 95 | 85 | 12 | 24 | F | 69
FMC4M | 1MFMC40A | 22 x 1.5 | 8.5 | 10 | 95 | 85 | 12 | 27 | F | 73
Caractéristiques / spécifications techniques
Filtre magnétique en forme de bougie (série FMC) destiné à la capture des particules ferreuses dans les fluides d'usinage et les réservoirs. Tête en alliage d'aluminium fournie non traitée par défaut. Secteurs magnétiques permanents en alliage spécial offrant un rayon d'action étendu. Revêtement amagnétique et lisse facilitant le nettoyage et l'inspection. Applications recommandées : rectifieuses, centrales oléodynamiques et grands réservoirs.
Disponibilité
Disponible sur demande avec différentes longueurs et avec traitement d'anodisation. Versions filetées GAS ISO 228 et métrique MB — voir les tableaux techniques pour modèles, codes et dimensions.
Types d'aimant
F = Ferrite (température de fonctionnement max +250 °C)
N = Néodyme (température de fonctionnement max +80 °C)
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | t | f | l | h | g | e | AIMANT | POIDS (g)
FMC1G | 1GFMC10A | 3/8" | 8 | 10 | 80 | 70 | 9 | 22 | N | 42
FMC2G | 1GFMC20A | 1/2" | 8.5 | 10 | 95 | 85 | 12 | 27 | F | 80
FMC3G | 1GFMC30A | 3/4" | 9.5 | 12 | 102 | 90 | 17 | 32 | F | 153
FMC4G | 1GFMC40A | 1" | 9.5 | 14 | 104 | 90 | 17 | 40 | F | 173
FMC5G | 1GFMC50A | 1" 1/4 | 10 | 15 | 105 | 90 | 28 | 50 | F | 430
FMC6G | 1GFMC60A | 1" 1/2 | 10 | 15 | 105 | 90 | 28 | 55 | F | 461
FMC7G | 1GFMC70A | 2" | 12 | 17 | 107 | 90 | 28 | 70 | F | 587
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | t | f | l | h | g | e | AIMANT | POIDS (g)
FMC1M | 1MFMC10A | 16 x 1.5 | 8 | 10 | 80 | 70 | 9 | 22 | N |
FMC2M | 1MFMC20A | 18 x 1.5 | 8 | 10 | 80 | 70 | 9 | 22 | N |
FMC3M | 1MFMC30A | 20 x 1.5 | 7 | 10 | 95 | 85 | 12 | 24 | F | 69
FMC4M | 1MFMC40A | 22 x 1.5 | 8.5 | 10 | 95 | 85 | 12 | 27 | F | 73
Caractéristiques / spécifications techniques
- Forme : filtre magnétique en forme de bougie (série FMC)
- Tête : alliage d'aluminium (non traité par défaut)
- Élément magnétique : secteurs magnétiques permanents en alliage spécial avec rayon d'action étendu
- Finition : surface amagnétique lisse pour un nettoyage facilité
- Applications recommandées : rectifieuses, boîtes de commande oléodynamiques, grands réservoirs
- Options : disponible sur demande en différentes longueurs et avec traitement d'anodisation
- Types d'aimant : F (Ferrite) — max +250 °C ; N (Néodyme) — max +80 °C
- Gamme et dimensions : voir tableaux techniques (GAS ISO 228 et MÉTRIQUE MB)
