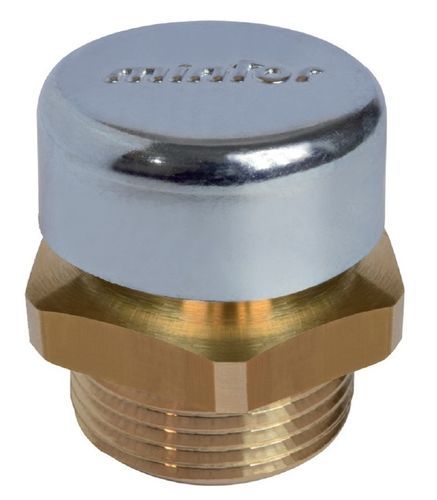

Bouchon reniflard TSL/TNF

de remplissage

Description
Bouchon de remplissage et reniflard d'huile à évacuation libre en laiton, équipé d'un labyrinthe et d'un filtre sphérique en bronze, protégé par un couvercle en acier galvanisé. La pression générée par les pièces rotatives à l'intérieur de la boîte de vitesses est évacuée via le labyrinthe, empêchant les éclaboussures d'huile de s'échapper et limitant l'entrée de corps étrangers en phase d'aspiration. Le filtre intégré présente un pouvoir de filtration de 40 µm.

Applications
TSL/TNF convient aux environnements poussiéreux et est recommandé pour le secteur automobile, pour applications sur groupes motopropulseurs et cylindres.

Remarque
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.

Informations techniques - GAS ISO 228
FILET - d - h - f - e - s
1/4" - 16.5 - 19 - 8 - 17 - 19
3/8" - 21 - 19 - 8 - 22 - 24.5
1/2" - 21 - 22 - 10 - 24 - 26.8

Caractéristiques / spécifications techniques

• Modèle : TSL/TNF
• Type : bouchon de remplissage et reniflard pour huile avec labyrinthe et filtre
• Matériaux : corps en laiton ; filtre sphérique en bronze ; couvercle de protection en acier galvanisé
• Degré de filtration : 40 µm
• Norme : GAS ISO 228
• Environnements recommandés : environnements poussiéreux ; secteur automobile ; groupes motopropulseurs et cylindres
• Limitation d'utilisation : ne pas utiliser en position inversée
• Filetages et dimensions disponibles :
  • 1/4" : d 16.5, h 19, f 8, e 17, s 19
  • 3/8" : d 21, h 19, f 8, e 22, s 24.5
  • 1/2" : d 21, h 22, f 10, e 24, s 26.8
