Raccord d'irrigation coudé 90°

Présentation

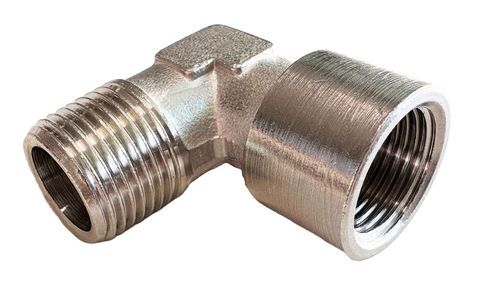

Coude 90° avec raccord mâle conique et femelle cylindrique, conçu pour assurer l'installation verticale de bouchons de reniflard sur applications latérales de boîtes de vitesses et réservoirs. Corps en laiton nickelé.

Tableau des dimensions
CODE | D1 | D2 | CH | L1 | L2 | L3
1CURV00O | 1/8" CONIQUE | 1/8" CYLINDRIQUE | 10 | 7,5 | 18 | 21
1CURV10O | 1/4" CONIQUE | 1/4" CYLINDRIQUE | 13 | 11 | 25 | 26
1CURV20O | 3/8" CONIQUE | 3/8" CYLINDRIQUE | 17 | 11,5 | 28 | 30
1CURV30O | 1/2" CONIQUE | 1/2" CYLINDRIQUE | 21 | 14 | 30 | 34
1CURV40O | 3/4" CONIQUE | 3/4" CYLINDRIQUE | 25 | 14,5 | 32 | 36,5
1CURV50O | 1" CONIQUE | 1" CYLINDRIQUE | 30 | 16,8 | 39 | 45

Caractéristiques / spécifications techniques

• Matériau : corps en laiton nickelé
• Angle : 90°
• Type de raccord : mâle conique / femelle cylindrique
• Application recommandée : assure l'installation verticale de bouchons de reniflard pour applications latérales sur boîtes de vitesses et réservoirs
• Références et dimensions disponibles :
  • 1CURV00O — D1 : 1/8" CONIQUE ; D2 : 1/8" CYLINDRIQUE ; CH : 10 ; L1 : 7,5 ; L2 : 18 ; L3 : 21
  • 1CURV10O — D1 : 1/4" CONIQUE ; D2 : 1/4" CYLINDRIQUE ; CH : 13 ; L1 : 11 ; L2 : 25 ; L3 : 26
  • 1CURV20O — D1 : 3/8" CONIQUE ; D2 : 3/8" CYLINDRIQUE ; CH : 17 ; L1 : 11,5 ; L2 : 28 ; L3 : 30
  • 1CURV30O — D1 : 1/2" CONIQUE ; D2 : 1/2" CYLINDRIQUE ; CH : 21 ; L1 : 14 ; L2 : 30 ; L3 : 34
  • 1CURV40O — D1 : 3/4" CONIQUE ; D2 : 3/4" CYLINDRIQUE ; CH : 25 ; L1 : 14,5 ; L2 : 32 ; L3 : 36,5
  • 1CURV50O — D1 : 1" CONIQUE ; D2 : 1" CYLINDRIQUE ; CH : 30 ; L1 : 16,8 ; L2 : 39 ; L3 : 45
