Vanne à purge pneumatique TSSRCà airpneumatiqueen laiton
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Fonction
- à purge pneumatique
- Application
- à air
- Actionnement
- pneumatique
- Matériau
- en laiton
- Autres caractéristiques
- filetée
Description
Produit

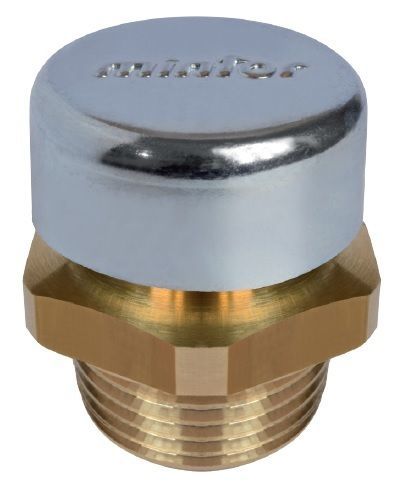

Bouchon reniflard conique avec soupape interne, conçu pour évacuer les pressions internes intermittentes provoquées par la turbulence des fluides
Description
Bouchon reniflard conique en laiton avec soupape interne calibrée à 0,15–0,30 bar. La soupape s'ouvre à intervalles pour évacuer les pics de pression internes générés par la turbulence et empêche l'entrée de corps étrangers. Plage de température d'utilisation : -20 °C à +100 °C. Options sur demande : nickelage, différents calibrages de soupape ou construction en alliage d'aluminium.
Important
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais en position inversée ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.
Fiche technique - BSPT
CODE | FILETTATURA | d | h | f | e | s | POIDS (g)
1GTSRC00O | 1/8" | 13.5 | 18 | 8 | 14 | 15.6 | 19
1GTSRC10O | 1/4" | 16.5 | 18 | 8 | 17 | 19 | 28
1GTSRC20O | 3/8" | 16.5 | 19 | 8 | 19 | 21.8 | 34
1GTSRC30O | 1/2" | 21 | 18.5 | 10 | 22 | 24.5 | 57
Fiche technique - METRIQUE MB
CODE | FILETTATURA | d | h | f | e | s | POIDS (g)
1MTSRC00O | 10 x 1 | 13.5 | 18 | 8 | 14 | 15.6 | 22
1MTSRC10O | 14 x 1,5 | 16.5 | 18 | 8 | 17 | 19 | 29
1MTSRC20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSRC30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 48
1MTSRC50O | 22 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 82
Caractéristiques / spécifications techniques
Bouchon reniflard conique avec soupape interne, conçu pour évacuer les pressions internes intermittentes provoquées par la turbulence des fluides
Description
Bouchon reniflard conique en laiton avec soupape interne calibrée à 0,15–0,30 bar. La soupape s'ouvre à intervalles pour évacuer les pics de pression internes générés par la turbulence et empêche l'entrée de corps étrangers. Plage de température d'utilisation : -20 °C à +100 °C. Options sur demande : nickelage, différents calibrages de soupape ou construction en alliage d'aluminium.
Important
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais en position inversée ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.
Fiche technique - BSPT
CODE | FILETTATURA | d | h | f | e | s | POIDS (g)
1GTSRC00O | 1/8" | 13.5 | 18 | 8 | 14 | 15.6 | 19
1GTSRC10O | 1/4" | 16.5 | 18 | 8 | 17 | 19 | 28
1GTSRC20O | 3/8" | 16.5 | 19 | 8 | 19 | 21.8 | 34
1GTSRC30O | 1/2" | 21 | 18.5 | 10 | 22 | 24.5 | 57
Fiche technique - METRIQUE MB
CODE | FILETTATURA | d | h | f | e | s | POIDS (g)
1MTSRC00O | 10 x 1 | 13.5 | 18 | 8 | 14 | 15.6 | 22
1MTSRC10O | 14 x 1,5 | 16.5 | 18 | 8 | 17 | 19 | 29
1MTSRC20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSRC30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 48
1MTSRC50O | 22 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 82
Caractéristiques / spécifications techniques
- Modèle : TSSRC
- Marque : Mintor Srl
- Matériau : laiton (standard). Options : nickelage ou alliage d'aluminium sur demande
- Calibrage de la soupape interne : 0,15–0,30 bar
- Fonction : ouverture intermittente pour évacuation des pics de pression internes dus à la turbulence ; empêche l'entrée de corps étrangers
- Température de fonctionnement : -20 °C à +100 °C
- Orientation de montage : non conçu pour fonctionner en position inversée
- Variantes de filetage disponibles (BSPT) : 1/8", 1/4", 3/8", 1/2"
- Variantes métriques disponibles : 10 x 1, 14 x 1,5, 16 x 1,5, 18 x 1,5, 22 x 1,5
- Codes produit, dimensions et masses dans les fiches techniques ci‑dessus
