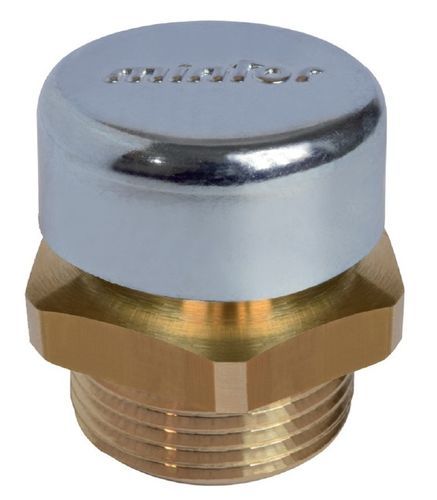

Bouchon reniflard TSLde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Description
Bouchon de charge en laiton protégé par un capuchon en acier galvanisé ; sans soupape interne. Livré sans joint extérieur. Sur demande : nickelage, différents calibrages ou fabrication en alliage d'aluminium.
Remarque d'utilisation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
CODE | FILETAGE | d | h | f | e | s | POIDS (g)
1GTSL00O | 1/8" | 14 | 17 | 8 | 14 | 15.6 | 18
1GTSL10O | 1/4" | 16.5 | 19 | 8 | 17 | 19 | 25
1GTSL20O | 3/8" | 21 | 19 | 8 | 22 | 24.5 | 44
1GTSL30O | 1/2" | 21 | 22 | 10 | 24 | 26.8 | 61
1GTSL40O | 3/4" | 30 | 24 | 12 | 32 | 36 | 108
1GTSL50O | 1" | 30 | 29 | 14 | 40 | 44.5 | 160
Fiche Technique - MÉTRIQUE MB
CODE | FILETAGE | d | h | f | e | s | POIDS (g)
1MTSL00O | 10 x 1 | 14 | 17 | 8 | 14 | 15.6 | 18
1MTSL10O | 14 x 1,5 | 16.5 | 19 | 8 | 17 | 19 | 27
1MTSL20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 44
1MTSL30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSL40O | 20 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 64
1MTSL50O | 22 x 1,5 | 21 | 21.5 | 10 | 27 | 30.5 | 76
Caractéristiques / spécifications techniques
Bouchon de charge en laiton protégé par un capuchon en acier galvanisé ; sans soupape interne. Livré sans joint extérieur. Sur demande : nickelage, différents calibrages ou fabrication en alliage d'aluminium.
Remarque d'utilisation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement de l'appareil.
Fiche Technique - GAS ISO 228
CODE | FILETAGE | d | h | f | e | s | POIDS (g)
1GTSL00O | 1/8" | 14 | 17 | 8 | 14 | 15.6 | 18
1GTSL10O | 1/4" | 16.5 | 19 | 8 | 17 | 19 | 25
1GTSL20O | 3/8" | 21 | 19 | 8 | 22 | 24.5 | 44
1GTSL30O | 1/2" | 21 | 22 | 10 | 24 | 26.8 | 61
1GTSL40O | 3/4" | 30 | 24 | 12 | 32 | 36 | 108
1GTSL50O | 1" | 30 | 29 | 14 | 40 | 44.5 | 160
Fiche Technique - MÉTRIQUE MB
CODE | FILETAGE | d | h | f | e | s | POIDS (g)
1MTSL00O | 10 x 1 | 14 | 17 | 8 | 14 | 15.6 | 18
1MTSL10O | 14 x 1,5 | 16.5 | 19 | 8 | 17 | 19 | 27
1MTSL20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 44
1MTSL30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSL40O | 20 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 64
1MTSL50O | 22 x 1,5 | 21 | 21.5 | 10 | 27 | 30.5 | 76
Caractéristiques / spécifications techniques
- Modèle : TSL
- Fonction : bouchon de charge à reniflard libre
- Matériau : corps en laiton
- Capuchon de protection : acier galvanisé
- Soupape interne : aucune (sans soupape interne)
- Condition de fourniture : livré sans joint extérieur
- Options : nickelage disponible sur demande
- Matériaux alternatifs : alliage d'aluminium sur demande
- Calibrages : différents calibrages possibles sur demande
- Normes/filetages : variantes GAS ISO 228 et MÉTRIQUE MB (voir tableaux ci-dessus pour codes et dimensions)
- Contraintes d'installation : ne pas utiliser en position inversée ; tests/installation inversée peuvent compromettre le fonctionnement
