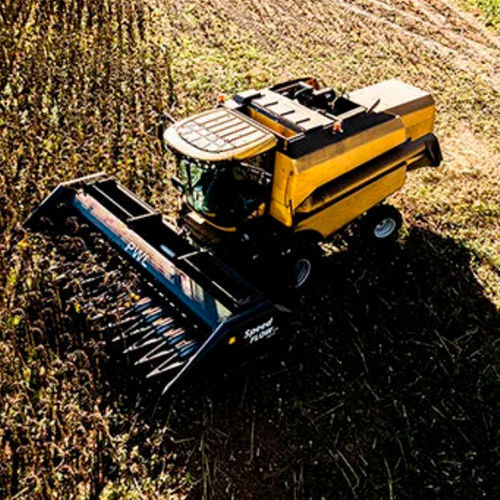

Tête de récolte de tournesol Speed FLOW 12.75

à réglage hydrauliquepour moissonneuse-batteuserotative

Présentation
Les têtes de récolte PWL Speed Flow sont des équipements sans rangs pour la récolte du tournesol, conçues pour fonctionner indépendamment du sens de semis et de l'espacement entre rangs. Disponibles en plusieurs largeurs de travail, elles peuvent être équipées en option d'un système roto-cut et d'un rouleau/peigne arrière pour gérer les résidus et protéger le train de roulement de la moissonneuse.

Caractéristiques principales

• Conception sans rangs : récolte quel que soit l'espacement inter-rangs ou le sens de semis
• Roto-cut en option : rotors broient les résidus pour accélérer la décomposition et protéger le dessous de la moissonneuse
• Peigne/rouleau derrière le shredder pour protection des pneus et de la culture
• Rotor additionnel sous la barre de coupe et clapet hydraulique pour gérer des tournesols de hauteurs inégales
• Largeur de plateforme réglable pour minimiser les pertes avec des variétés à tige fine
• Montage possible sur toute moissonneuse via cadre d'adaptation, raccords hydrauliques et réducteurs

Système roto-cut
Le roto-cut est monté sur un châssis indépendant ; la hauteur de coupe se règle hydrauliquement depuis la cabine. Composants : pignons coniques durables et couteaux en acier résistant à l'usure avec revêtement tungstène-carbure. Vitesse de pointe au bord du rotor : 25 m/s. Le système réduit la taille des résidus et est protégé par un embrayage à friction central. Le roto-cut est en équipement optionnel.

Transmission & entraînement
La transmission s'effectue par boîtes d'angle en fonte et arbres de prise de force (PDF) pour une maintenance réduite et une longue durée de vie. Un embrayage à friction central protège la machine des blocages soudains.

Réglages & fonctionnement
La hauteur de la plateforme se règle manuellement (réduire la hauteur diminue les pertes de graines). La hauteur de coupe et le clapet hydraulique se règlent depuis la cabine ; un indicateur de hauteur de coupe est visible sur la tête. Les réglages d'inclinaison et du châssis universel permettent d'optimiser l'angle de travail selon le modèle de moissonneuse.

Rendement & performance
La conception permet des vitesses opérationnelles pratiques jusqu'à 12 km/h ; vitesse de travail documentée 7–10 km/h selon configuration. Pertes de grain garanties jusqu'à 3 % en réglages recommandés. Intervalle de service : 10 h.

Tableau technique
Modèle : Speed Flow — 6,75 ; 7,75 ; 8,75 ; 9,75 ; 10,75 ; 11,75 ; 12,75 ; 13,75 ; 14,75 ; 15,75
Largeur de travail (m) : 4,1 ; 4,85 ; 5,6 ; 6,35 ; 7,1 ; 7,85 ; 8,6 ; 9,35 ; 10,1 ; 10,85 (le document indique aussi disponibilité jusqu'à 13,1 m)
Largeur hors tout (m) : 4,6 ; 5,35 ; 6,1 ; 6,85 ; 7,6 ; 8,35 ; 9,1 ; 9,85 ; 10,6 ; 11,35
Poids avec roto-cut (kg) : 2000 ; 2200 ; 2430 ; 2560 ; 2700 ; 2830 ; 2980 ; 3200 ; 3450 ; 3630
Nombre de couteaux roto-cut : 12 ; 14 ; 16 ; 18 ; 20 ; 22 ; 24 ; 26 ; 28 ; 30
Système de coupe : roto-cut (optionnel)
Dureté revêtement des lames : 60 HRC
Garde réglable plateforme : 3,5–7 cm
Vitesse de pointe rotor roto-cut : 25 m/s
Vitesse de travail (documentée) : 7–10 km/h (capacité opérationnelle jusqu'à 12 km/h)

Caractéristiques / spécifications techniques

• Modèle : Speed Flow
• Largeurs de travail disponibles (m) : 4,1 ; 4,85 ; 5,6 ; 6,35 ; 7,1 ; 7,85 ; 8,6 ; 9,35 ; 10,1 ; 10,85 (jusqu'à 13,1 m mentionné)
• Largeurs hors tout (m) correspondantes : 4,6 ; 5,35 ; 6,1 ; 6,85 ; 7,6 ; 8,35 ; 9,1 ; 9,85 ; 10,6 ; 11,35
• Poids avec roto-cut (kg) : 2000–3630 selon configuration
• Nombre de couteaux roto-cut : 12–30 selon configuration
• Système de coupe : roto-cut (optionnel)
• Revêtement des lames : acier résistant à l'usure, revêtement tungstène‑carbure (60 HRC)
• Garde de plateforme réglable : 3,5–7 cm
• Vitesse de pointe rotor roto-cut : 25 m/s
• Vitesse de travail (documentée) : 7–10 km/h ; capacité opérationnelle jusqu'à 12 km/h
• Pertes de graines : jusqu'à 3 %
• Intervalle de service : 10 h
• Transmission : boîtes d'angle en fonte et arbres PDF ; embrayage à friction central
• Éléments pour cultures de hauteurs inégales : clapet hydraulique rétractable et rotor sous la barre de coupe ; préhenseur de tête ajustable et vis sans fin pour transfert en douceur vers la moissonneuse
• Compatibilité : montage sur toute moissonneuse via cadre d'adaptation, raccords hydrauliques et réducteurs
