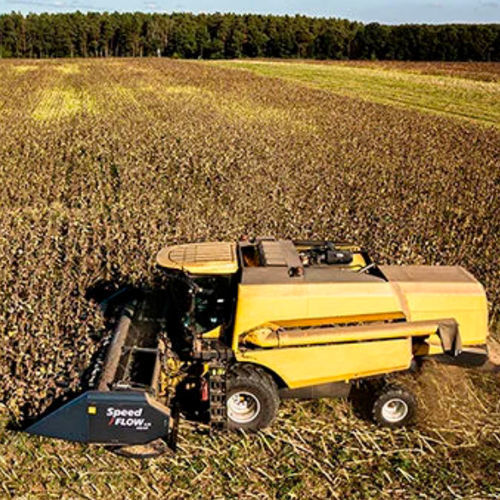

Tête de récolte de tournesol Speed FLOW 11.75

à réglage hydrauliquepour moissonneuse-batteuseà haut rendement

Vue d'ensemble
Les têtes de récolte tournesol sans rang Speed Flow sont conçues pour la récolte quel que soit le sens de semis. Disponibles en largeurs de travail de 4,1 m à 10,85 m, elles peuvent être équipées d'un coupeur rotatif roto-cut optionnel et d'un rouleau écraseur pour gérer les résidus de tige. Les solutions de conception réduisent les pertes de graines (jusqu'à 3 %) et permettent des vitesses d'exploitation indiquées jusqu'à 12 km/h (tableau technique : 7–10 km/h). Un rotor supplémentaire sous la barre de coupe et un clapet hydraulique permettent de travailler sur des champs inégaux.

Caractéristiques principales

• Conception sans rang : récolte indépendamment de l'orientation des rangs ou du sens de semis.
• Coupeur rotatif roto-cut optionnel avec vis de broyage pour déchiqueter les tiges et protéger les pneus.
• Faible perte de graines : jusqu'à 3 % (indication produit).
• Vitesse d'exploitation/travail : jusqu'à 12 km/h (texte produit) ; 7–10 km/h (tableau technique).
• Rotor supplémentaire sous la barre de coupe et clapet hydraulique pour cultures de hauteur inégale.
• Jeu de plateforme réglable manuellement pour minimiser les pertes sur variétés à tige fine.
• Montage possible sur toute moissonneuse-batteuse équipée d'un cadre d'attelage et de raccords hydrauliques adaptés.

Jeu de plateforme réglable
Le dégagement de la plateforme se règle manuellement entre 3,5 et 7 cm afin de réduire les pertes sur variétés à tige fine en diminuant l'espace sous la coupe.

Indépendance de l'orientation des rangs
Le concept sans rang permet la récolte dans n'importe quelle direction et s'adapte aux différents écartements inter-rangs utilisés selon les régions ou les pratiques agricoles, offrant une plus grande flexibilité opérationnelle.

Système roto-cut
L'unité roto-cut optionnelle est montée sur un châssis indépendant avec réglage hydraulique de la hauteur depuis la cabine. Les coupeurs et engrenages coniques sont en acier résistant à l'usure avec revêtement carbure de tungstène (dureté lame 60 HRC). Les rotors atteignent une vitesse en pointe de 25 m/s pour déchiqueter les résidus et accélérer leur décomposition ; un rouleau écraseur derrière le déchiqueteur protège les pneus.

Transmission d'entraînement
L'entraînement est assuré par des boîtes coniques en fonte et des arbres de prise de force pour garantir durabilité et faible maintenance. Un embrayage à friction central protège le système des blocages soudains et permet des vitesses de travail plus élevées.

Récolte de tournesols de hauteur inégale
Le système de régulation combine un clapet hydraulique rétractable et un rotor sous la barre de coupe : le clapet incline les têtes vers l'avant tandis que le rotor les abaisse pour qu'elles reposent sur la plateforme et soient coupées en dessous, garantissant que seules les têtes pénètrent dans la moissonneuse.

Universalité et commandes
Les têtes Speed Flow se montent sur toute moissonneuse compatible avec le cadre d'attelage et les raccords hydrauliques sélectionnés. Le réglage d'inclinaison et les réglages du châssis universel permettent d'adopter l'angle de travail optimal. La hauteur de coupe et le clapet hydraulique se commandent depuis la cabine ; un indicateur visible de hauteur de coupe est installé sur la tête.

Tableau technique
Modèle : Speed Flow — 6.75, 7.75, 8.75, 9.75, 10.75, 11.75, 12.75, 13.75, 14.75, 15.75
Largeurs de travail (m) : 4,1 ; 4,85 ; 5,6 ; 6,35 ; 7,1 ; 7,85 ; 8,6 ; 9,35 ; 10,1 ; 10,85
Largeurs hors tout (m) : 4,6 ; 5,35 ; 6,1 ; 6,85 ; 7,6 ; 8,35 ; 9,1 ; 9,85 ; 10,6 ; 11,35
Poids avec roto-cut (kg) : 2000 ; 2200 ; 2430 ; 2560 ; 2700 ; 2830 ; 2980 ; 3200 ; 3450 ; 3630
Nombre de lames roto-cut : 12 ; 14 ; 16 ; 18 ; 20 ; 22 ; 24 ; 26 ; 28 ; 30
Système de coupe : roto-cut (optionnel)
Dureté du revêtement des lames : 60 HRC
Jeu réglable de la plateforme : 3,5–7 cm
Vitesse de travail (tableau) : 7–10 km/h
Intervalle de service : 10 h

Spécifications techniques

• Désignation modèle : Speed Flow
• Tailles disponibles (désignation rang) : 6.75 ; 7.75 ; 8.75 ; 9.75 ; 10.75 ; 11.75 ; 12.75 ; 13.75 ; 14.75 ; 15.75
• Largeurs de travail (m) : 4,1 ; 4,85 ; 5,6 ; 6,35 ; 7,1 ; 7,85 ; 8,6 ; 9,35 ; 10,1 ; 10,85
• Largeurs hors tout (m) : 4,6 ; 5,35 ; 6,1 ; 6,85 ; 7,6 ; 8,35 ; 9,1 ; 9,85 ; 10,6 ; 11,35
• Poids avec roto-cut (kg) : 2000–3630 selon modèle
• Lames roto-cut : 12–30 selon modèle
• Système de coupe : roto-cut (optionnel)
• Dureté du revêtement des lames : 60 HRC
• Jeu réglable de la plateforme : 3,5–7 cm
• Vitesse d'exploitation/de travail : jusqu'à 12 km/h (texte produit) ; 7–10 km/h (tableau technique)
• Perte de graines : jusqu'à 3 %
• Rotor sous la barre de coupe et clapet hydraulique pour champs inégaux
• Hauteur de coupe : réglage hydraulique depuis la cabine ; indicateur de hauteur visible sur la tête
• Transmission : boîtes coniques en fonte et arbres de prise de force ; embrayage à friction central
• Intervalle de service : 10 h
